Kabel w osłonie ze stali nierdzewnej 316L do zastosowań wiertniczych w szybach naftowych

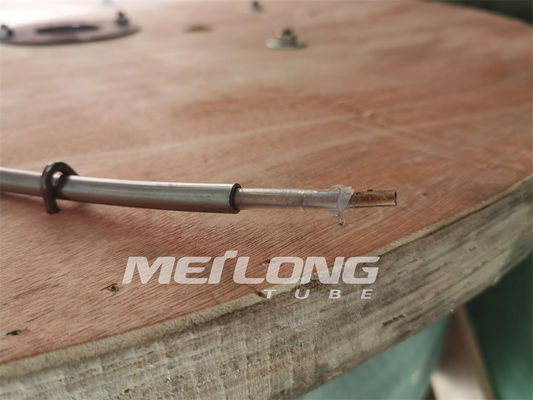

Kabel w osłonie rurkowej (TEC)
TEC wykorzystuje spawane rury ze stali nierdzewnej i stopu niklu do ochrony elementów elektrycznych i optycznych przed ciśnieniem i korozją środowiska odwiertu.Hermetyzacja polimerowa zapewnia dodatkową ochronę mechaniczną.
Szeroki wybór komponentów miedzianych i światłowodowych firmy Meilong Tube umożliwia produkcję najbardziej wyrafinowanych kabli oprzyrządowania w branży.Od czasu pierwszego wprowadzenia TEC dla przemysłu naftowego i gazowego w 2015 roku, Meilong Tube stale udoskonala i optymalizuje ten produkt pod kątem nowych generacji mierników i narzędzi wiertniczych do coraz cieplejszych i głębszych odwiertów.
Konfiguracje TEC są dostępne z niemal nieskończoną kombinacją komponentów o niestandardowych długościach bez łączenia.
Dostępne są standardowe rozmiary kapsułek (11 mm x 11 mm kwadratowe), które spełniają niemal wszystkie wymagania dotyczące odwiertów.
Dostępne są kable kompozytowe wykorzystujące różne kombinacje komponentów elektrycznych i optycznych, aby spełnić określone potrzeby w odwiercie.

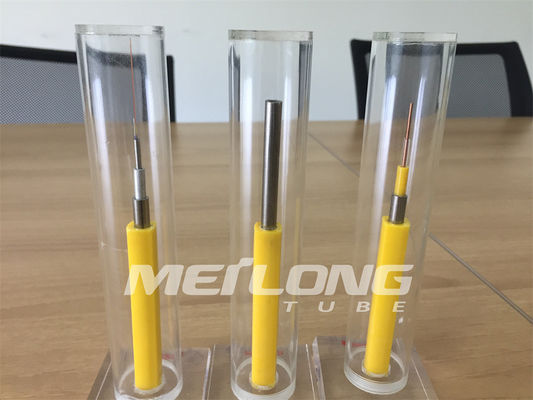

Typowe konstrukcje

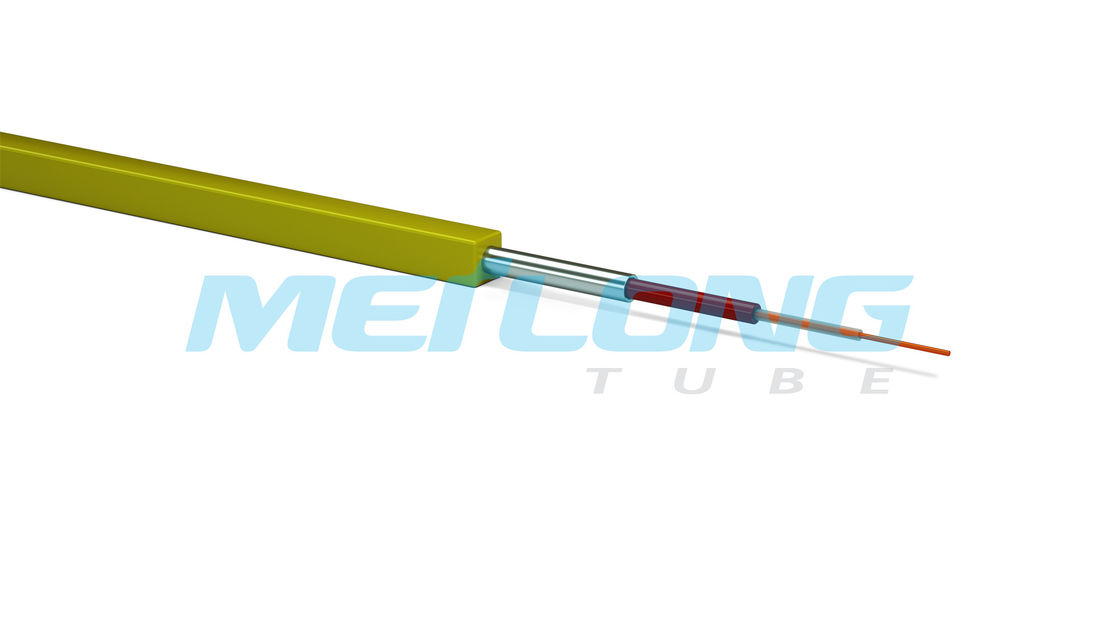

Pojedyncza rura 18 AWG Incoloy 825 w obudowie kwadratowej
|
|
A) Miedź cynowana 18 AWG (7 x 0,39 mm).
Nominalna średnica zewnętrzna 0,046 cala (1,16 mm).
B) Izolacja FEP
Nominalna średnica zewnętrzna 0,098 cala (2,49 mm).
C) Wypełniacz polipropylenowy czerwony
Nominalna średnica zewnętrzna 0,180 cala (4,57 mm).
D) Rura ze stopu 825
Grubość ścianki nominalna 0,035 cala (0,89 mm).
Nominalna średnica zewnętrzna 0,250 cala (6,35 mm).
E) Żółty kwadratowy profil polipropylenowy
Kwadrat 0,433 cala (11 mm).
|
Rurka jednoprzewodowa 5 AWG ze stali nierdzewnej 316L w obudowie
|
|
A) Miedź 5 AWG (jednoprzewodowa).
Nominalna średnica zewnętrzna 0,181 cala (4,6 mm).
B) Izolacja PFA
Nominalna średnica zewnętrzna 0,228 cala (5,8 mm).
C) Izolacja PFA
Nominalna średnica zewnętrzna 0,276 cala (7,0 mm).
D) Rura ze stali nierdzewnej 316
Grubość ścianki nominalna 0,035 cala (0,89 mm).
Nominalna średnica zewnętrzna 0,375 cala (9,53 mm).
|
Opcje rurek
TEC dobiera się na podstawie warunków odwiertu, takich jak ciśnienie, temperatura i korozyjność płynu odwiertowego.Rurka składa się ze stopu dostosowanego do zastosowania.Następnie jest spawany wzdłużnie, testowany prądami wirowymi i rozciągany do gotowego rozmiaru.Dla każdej probówki dostępne są pełne dane testowe.
- Stal nierdzewna 316L
- Dupleks 2205
-Superdupleks 2507
- Incoloy 825
Charakterystyka mechaniczna stopu TEC, obrabianego na zimno
| Średnica |
Grubość ściany |
Stal nierdzewna 316L
Minimalny upadek
|
Incoloy 825
Minimalny upadek
|
Minimalny promień zgięcia* |
| cale |
cale |
psi |
psi |
cale |
| 0,125 (1/8) |
0,022 |
23882 |
25209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16371 |
17281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19688 |
20781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26173 |
27627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13783 |
14549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18739 |
19780 |
2,25 |
Obliczenia oparte na minimalnej granicy plastyczności wynoszącej 120 000 psi.
Wszystkie rury TEC są spawane i ciągnione w dużych rozmiarach.
Na rurkach można wydrukować różne dane, w tym numer części, numer seryjny, długość sekwencyjną i numer zamówienia.
*Podany promień gięcia jest w stanie statycznym po końcowym szkoleniu na zakończenie.Całe gięcie należy wykonywać przy użyciu giętarki do rur, aby zapewnić równomierny promień gięcia.Podczas umieszczania lub wyjmowania ze studni minimalny promień zgięcia powinien być jak największy.
Komponenty elektryczne
| Styl TEC |
TEC 100 |
TEC 150 |
TEC 175 |
TEC200 |
TEC250 |
| Zakres temperatury |
-10 do 100°C |
-10 do 150°C |
-100 do 175°C |
-100 do 200°C |
-100 do 250°C |
| Podsadzkarz |
PP |
PP |
FEP |
FEP |
PFA |
| Izolacja |
PP |
FEP |
FEP |
FEP |
PFA |
Maksymalna rezystancja przewodu elektrycznego w temperaturze 20°C (68°F)
| Konduktor |
Konduktor
OD
|
Konduktor
OD
|
Solidna goła miedź |
7 żył gołej miedzi |
| AWG |
cale |
mm |
Omy / kft |
Omy / m |
Omy / kft |
Omy / m |
| 18 |
0,0403 |
1.02 |
6,52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 |
1,15 |
5.15 |
16,9 |
5.27 |
17.3 |
| 16 |
0,0508 |
1.29 |
4.10 |
13,5 |
4.18 |
13,7 |
| 15 |
0,0571 |
1,45 |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 |
1,63 |
2.57 |
8.45 |
2.62 |
8,62 |
| 13 |
0,0720 |
1,83 |
2.04 |
6,69 |
2.08 |
6,82 |
| 12 |
0,0808 |
2.05 |
1,62 |
5.31 |
1,65 |
5.43 |
| 11 |
0,0907 |
2.30 |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0,102 |
2,59 |
1.019 |
3,34 |
1,039 |
3.41 |
| 9 |
0,114 |
2,90 |
0,808 |
2,65 |
0,825 |
2.71 |
| 8 |
0,128 |
3,25 |
0,641 |
2.10 |
0,654 |
2.14 |
