Kabel w osłonie z rurką izolacyjną PP -10°C do 250°C z wypełniaczem PFA
Opis produktu:
Flatpacki firmy TEC zostały zaprojektowane z myślą o trwałości, łatwości instalacji i szerokiej gamie konfiguracji.Komponenty, takie jak pojedyncze elementy, rury i komponenty miedziane, są oznaczone kolorami i w razie potrzeby można je wydrukować na zamówienie.Klienci mogą także wybierać niemal nieskończoną kombinację komponentów, a także dostarczać długości niestandardowe.Co więcej, firma stosuje kapsułki o wymiarach kwadratowych 11 mm x 11 mm, aby spełnić różne wymagania w odwiercie.Ponadto dostępne są kable kompozytowe spełniające określone potrzeby w odwiercie, które obejmują mieszankę elementów optycznych i elektrycznych.
Aby zmaksymalizować zadowolenie klientów, TEC posiada produkcję całkowicie zintegrowaną pionowo.Pomaga to w szybkich terminach dostaw, ścisłej kontroli jakości i dokładnych wynikach testów dla każdej probówki.Podsumowując, firma TEC może z całą pewnością stwierdzić, że ich płaskie opakowania stanowią niezawodne rozwiązanie zarówno obecnie, jak i w przyszłości, do wszystkich typów zastosowań.
Cechy:
Materiały do hermetyzacji, izolacji i wypełniaczy
Materiały hermetyzacyjne, izolacyjne i wypełniające są ważnymi elementami sprzętu elektrycznego.Oto lista ważnych materiałów do kapsułkowania, izolacji i wypełniaczy, wraz z ich skrótami, nazwą rodzajową i handlową.
- ECTFE: Etylen Chlorotrifluoroetylen, Halar®;Minimalna temperatura instalacji: -60oC.
- ETFE: Etylen Tetrafluoroetylen, Tefzel®;Minimalna temperatura instalacji: -60oC.
- FEP: Fluorowany etylen-propylen, teflon®FEP;Minimalna temperatura instalacji: -100oC.
- HDPE: Polietylen o dużej gęstości;Minimalna temperatura instalacji: -40oC.
- PFA: Perfluoroalkoksy, Teflon®NNKT;Minimalna temperatura instalacji: -100oC.
- ROCZNIE: Poliamid, Nylon;Minimalna temperatura instalacji: -40oC.
- PP: Polipropylen;Minimalna temperatura instalacji: -10oC.
- PVDF: Polifluorek winylidenu, Kynar®;Minimalna temperatura instalacji: -20oC.
- TPO-PP: Termoplastyczna poliolefina, Santopren®;Minimalna temperatura instalacji: -20oC.
Materiały te nie tylko zapewniają trwałą ochronę, ale także ułatwiają bezpośredni przepływ energii elektrycznej.
Parametry techniczne:
Charakterystyka mechaniczna stopu TEC, obrabianego na zimno
Poniższa tabela przedstawia właściwości mechaniczne średnicy, grubości ścianki, stali nierdzewnej 316L i Incoloy 825, a także minimalne załamanie i minimalny promień zgięcia dla stopu TEC:
| Średnica |
Grubość ściany |
Stal nierdzewna 316L |
Incoloy 825 |
Minimalny upadek |
Minimalny promień zgięcia* |
| cale |
cale |
psi |
psi |
cale |
| 0,125 (1/8) |
0,022 |
23882 |
25209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16371 |
17281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19688 |
20781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26173 |
27627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13783 |
14549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18739 |
19780 |
2,25 |
Obliczenia dla powyższych danych opierają się na minimalnej granicy plastyczności wynoszącej 120 000 psi.Ponadto wszystkie rurki TEC są spawane i ciągnione w dużych rozmiarach i można je dostosować za pomocą różnych danych, takich jak numer części, numer seryjny, długość sekwencyjna i numer zamówienia.
*Podany promień zgięcia jest maksymalnym osiągalnym w stanie statycznym po końcowym szkoleniu do zakończenia.Wszystkie procesy gięcia powinny być wykonywane przy pomocy giętarki do rur, gdyż zapewnia to równomierny promień gięcia, a minimalny promień gięcia powinien być utrzymywany na jak największej wartości przy wprowadzaniu i wyjmowaniu ze studni.
Komponenty elektryczne
Poniższa tabela szczegółowo opisuje zakres temperatur, wypełniacz, izolację i maksymalną rezystancję przewodu elektrycznego dla różnych typów TEC w temperaturze 20°C (68°F):
| Styl TEC |
Zakres temperatury |
Podsadzkarz |
Izolacja |
| TEC 100 |
-10 do 100°C |
PP |
PP |
| TEC 150 |
-10 do 150°C |
PP |
FEP |
| TEC 175 |
-100 do 175°C |
FEP |
FEP |
| TEC200 |
-100 do 200°C |
FEP |
FEP |
| TEC250 |
-100 do 250°C |
PFA |
PFA |
| Dyrygent OD |
Solidna goła miedź |
7 żył gołej miedzi |
| AWG |
Omy / kft |
Omy / m |
Omy / kft |
Omy / m |
| 18 |
0,0403 cala (1,02 mm) |
6,52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 cala (1,15 mm) |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0,0508 cala (1,29 mm) |
4.10 |
13,5 |
4.18 |
13,7 |
| 15 |
0,0571 cala (1,45 mm) |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 cala (1,63 mm) |
2,57 |
8.45 |
2,62 |
8,62 |
| 13 |
0,0720 cala (1,83 mm) |
2.04 |
6,69 |
2.08 |
6,82 |
| 12 |
0,0808 cala (2,05 mm) |
1,62 |
5.31 |
1,65 |
5.43 |
| 11 |
0,0907 cala (2,30 mm) |
1,29 |
4.22 |
1,32 |
4.30 |
| 10 |
0,102 cala (2,59 mm) |
1.019 |
3,34 |
1,039 |
3.41 |
| 9 |
0,114 cala (2,90 mm) |
0,808 |
2,65 |
0,825 |
2.71 |
| 8 |
0,128 cala (3,25 mm) |
0,641 |
2.10 |
0,654 |
2.14 |
| 7 |
0,144 cala (3,66 mm) |
0,510 |
1,67 |
0,521 |
1,71 |
| 6 |
0,162 cala (4,11 mm) |
0,405 |
1,33 |
0,413 |
1,36 |
Aplikacje:
W przemyśle naftowym i gazowym pomiar ciśnienia i temperatury w odwiercie ma ogromne znaczenie.Dzieje się tak, ponieważ dostarcza niezbędnych danych do przeprowadzenia testów studni i oceny formacji.
Testowanie odwiertów jest niezbędne do pomiaru potencjału produkcyjnego odwiertu, a także zapewnienia efektywnego zarządzania złożami ropy.Z drugiej strony ocena formacji jest konieczna, aby lepiej zrozumieć charakterystykę geologiczną odwiertu, np. określić właściwości skał zbiornika.
Podsumowując, pomiar ciśnienia i temperatury w odwiercie jest istotną częścią przemysłu naftowego i gazowego.Służy nie tylko do przeprowadzania badań odwiertów i oceny złóż, ale także dostarcza kluczowych danych do analizy bieżącego stanu odwiertu.
Dostosowywanie:

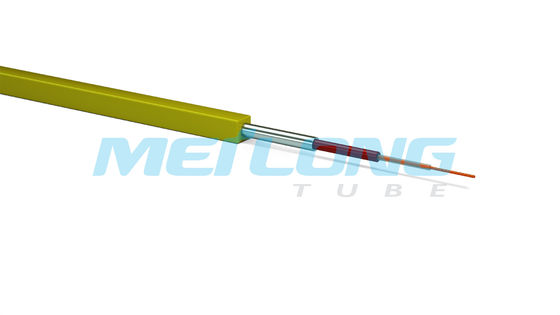

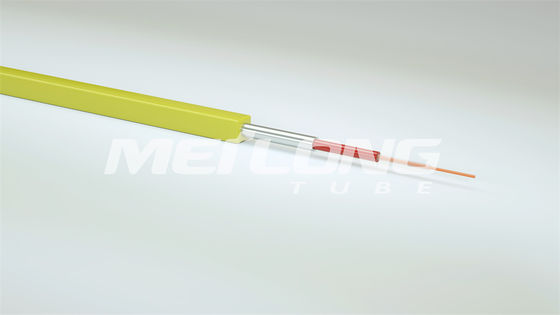

Kabel w obudowie z rurką 316L
Nazwa handlowa:Meilong Tube
Numer modelu:1/4''OD x 0,049''WT
Miejsce pochodzenia:Chiny
Orzecznictwo:ISO 9001
Minimalna ilość zamówienia:2 cewki

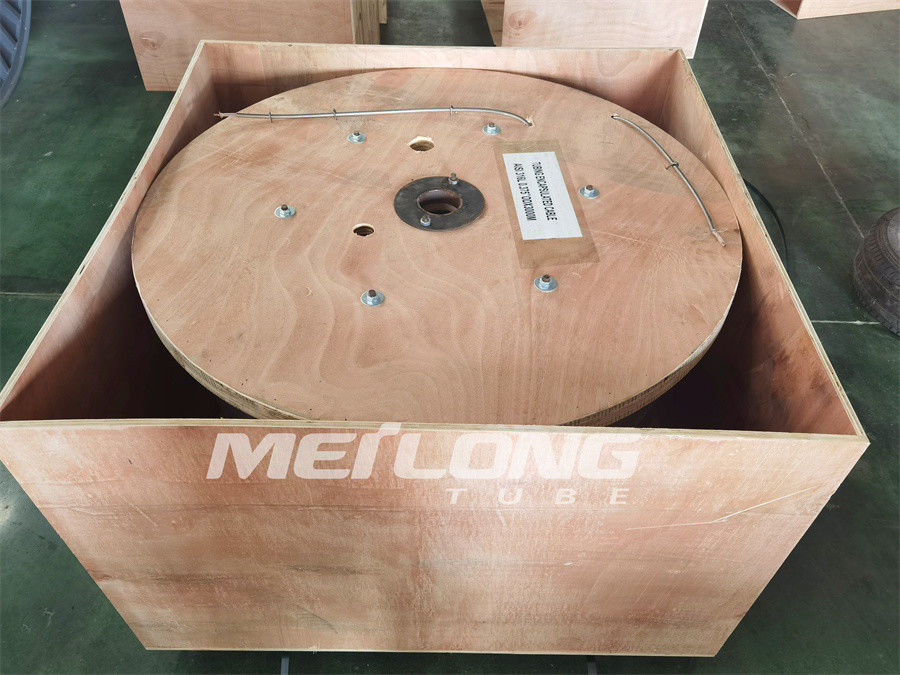

Szczegóły pakowania:Drewniana skrzynka
Czas dostawy:Za 7 dni
Zasady płatności:T/T, akredytywa
Możliwość zasilania:150 ton miesięcznie
Konduktor:Druty miedziane, druty miedziane ocynowane, przewody skręcane, włókna optyczne
Stan rurki:Obrobione na zimno
Rozmiar rurki:1/4''x0,035'', 3/8''x0,049''
Temperatura izolacji:-10°C do 250°C
Materiał izolacyjny:PP, FEP, PFA
Kabel w obudowie Incoloy 825
Meilong Tube oferuje kabel w obudowie z rurką 316L i przewód w obudowie z rurką Incoloy 825, które są wykonane z materiałów wysokiej jakości i posiadają certyfikat ISO9001.Przy minimalnej ilości zamówienia wynoszącej 2 cewki i czasie dostawy wynoszącym 7 dni, nasz kabel w osłonie rurowej można dostosować do Twoich potrzeb.Wszystkie nasze kable w osłonach rurkowych są izolowane materiałami PP, FEP lub PFA, a rozmiary rurek wahają się od 1/4''x0,035'' do 3/8''x0,049''.
Wsparcie i usługi:
Wsparcie techniczne i serwis kabli w osłonach rurowych
W firmie ABC zapewniamy wsparcie techniczne i serwis kabli w osłonach rurowych.Nasi doświadczeni technicy mogą pomóc w każdym problemie technicznym związanym z instalacją, użytkowaniem i konserwacją kabla w osłonie rurkowej.
Nasze wsparcie techniczne i serwis obejmują:
- Porady i wskazówki dotyczące instalacji
- Rozwiązywanie problemów i naprawa
- Konserwacja produktu
- Wsparcie gwarancyjne i wymiana
- Aktualizacje i ulepszenia produktów
Dokładamy wszelkich starań, aby zapewnić najlepsze możliwe wsparcie techniczne i serwis dla kabli w osłonach rurowych.Jeśli masz jakiekolwiek pytania lub wątpliwości, skontaktuj się z nami.
