ASTM A789 Bezszwowe przewody hydrauliczne Super Duplex 2507 do odwiertów gazowych
Meilong Tube produkuje wysokiej jakości rury zwijane bez szwu i przeciągane, zespawane ze szwem i przeciągane, wykonane z odpornej na korozję stali nierdzewnej austenitycznej, stali duplex, superduplex i stopów niklu.100% produktów znajduje zastosowanie jako przewody sterowania mocą hydrauliczną, przewody wtrysku środków chemicznych, przewody ze stopów w przewodach i przewody oprzyrządowania w inżynierii eksploatacyjnej w przemyśle naftowym i gazowym.
Rurki zwijane są dostępne w rozmiarach od średnicy zewnętrznej 0,125 cala (3,175 milimetra) do 1 cala (25,4 milimetra).Grubość ścianki wynosi do 0,083 cala (2,108 milimetra).Dostępne są długości do 20 000 metrów (65 600 stóp) umożliwiające ekonomiczną produkcję pępowiny.Więcej rozmiarów w tym zakresie można dostosować do produkcji i dostawy w celu spełnienia specjalnych wymagań.
Właściwości hydraulicznego przewodu sterującego Super Duplex 2507

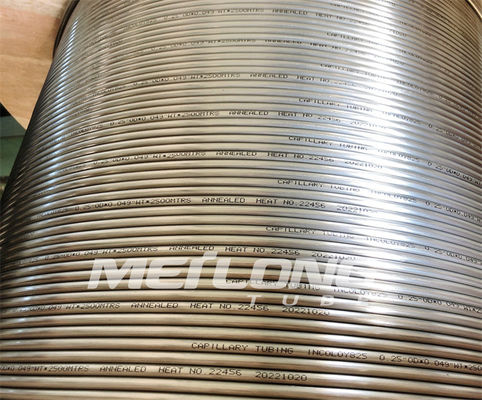

Bezszwowe i pływające wewnętrzne rurki z przerysowanym wtykiem.Dostarczane w stanie wyżarzonym
Długość ciągła bez spawów orbitalnych
| Stop |
UNS |
OD |
WT |
Ciśnienie robocze |
Ciśnienie rozrywające |
Zmniejszenie ciśnienia |
Ciśnienie próbne |
| cal |
cal |
cal |
psi |
psi |
psi |
psi |
| Super dupleks 2507 |
S32750 |
1/8 |
0,125 |
0,028 |
19177 |
47169 |
19177 |
21025 |
| Super dupleks 2507 |
S32750 |
1/8 |
0,125 |
0,035 |
23971 |
58961 |
23971 |
26 100 |
| Super dupleks 2507 |
S32750 |
1/4 |
0,250 |
0,035 |
11986 |
29 481 |
11986 |
13050 |
| Super dupleks 2507 |
S32750 |
1/4 |
0,250 |
0,049 |
16816 |
35949 |
15817 |
18850 |
| Super dupleks 2507 |
S32750 |
1/4 |
0,250 |
0,065 |
22 300 |
45 448 |
19522 |
24650 |
| Super dupleks 2507 |
S32750 |
3/8 |
0,375 |
0,035 |
8009 |
25138 |
8372 |
8700 |
| Super dupleks 2507 |
S32750 |
3/8 |
0,375 |
0,049 |
11205 |
28536 |
11296 |
12325 |
| Super dupleks 2507 |
S32750 |
3/8 |
0,375 |
0,065 |
14873 |
33141 |
14346 |
16675 |
| Super dupleks 2507 |
S32750 |
3/8 |
0,375 |
0,083 |
18977 |
39 426 |
17379 |
21025 |
| Super dupleks 2507 |
S32750 |
1/2 |
0,500 |
0,049 |
8408 |
25532 |
8753 |
9425 |
| Super dupleks 2507 |
S32750 |
1/2 |
0,500 |
0,065 |
11150 |
28 470 |
11259 |
12325 |
| Super dupleks 2507 |
S32750 |
1/2 |
0,500 |
0,083 |
14237 |
32275 |
13838 |
15950 |
| Super dupleks 2507 |
S32750 |
5/8 |
0,625 |
0,049 |
6719 |
23918 |
7137 |
7250 |
| Super dupleks 2507 |
S32750 |
5/8 |
0,625 |
0,065 |
8898 |
26056 |
9243 |
10150 |
| Super dupleks 2507 |
S32750 |
5/8 |
0,625 |
0,083 |
11386 |
35.306 |
11459 |
12325 |
| Super dupleks 2507 |
S32750 |
3/4 |
0,750 |
0,049 |
5593 |
22921 |
6029 |
5800 |
| Super dupleks 2507 |
S32750 |
3/4 |
0,750 |
0,065 |
7427 |
24587 |
7827 |
7975 |
| Super dupleks 2507 |
S32750 |
3/4 |
0,750 |
0,083 |
9480 |
26647 |
9770 |
10150 |
- Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie
- Teoretyczne ciśnienie załamania w oparciu o minimalną grubość ścianki i minimalną granicę plastyczności
- Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych
W miarę jak coraz więcej wydobycia ropy i gazu odbywa się na głębszych i trudniejszych wodach, gdzie ekstremalne warunki morskie wymagają ekstremalnego bezpieczeństwa, naszą pracą jest pomóc Ci w zastosowaniu „właściwego” materiału odpornego na korozję na zwinięte przewody pępowinowe, aby poprawić bezpieczeństwo i niezawodność Twojej pracy.To siła napędzająca nasze innowacje i ciągły rozwój.
Nadaje się do środowiska aplikacji
Dobra odporność na wżery chlorkowe, korozję szczelinową, H2S i CO2 oraz pękanie korozyjne naprężeniowe chlorkowe (SCC).
Tolerancja wymiarowa dla hydraulicznego przewodu sterującego
| ASTM A789 / ASME SA789, UNS S32750 |
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8''≤OD<3/16'' (3,18≤OD<4,76mm)
3/16≤OD<1/2” (4,76≤OD<12,7mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4mm)
|
+0,003'' (+0,08 mm) / -0
+0,004 cala (+0,10 mm) / -0
+0,005 cala (+0,13 mm) / -0
|
±10%
±10%
±10%
|
Standard rurki Meilong
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8'' ≤OD<3/16'' (3,18≤OD<4,76mm)
3/16≤OD<1/2” (4,76≤OD<12,7mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4mm)
|
+0,003'' (+0,08 mm) / -0
+0,004 cala (+0,10 mm) / -0
+0,004 cala (+0,10 mm) / -0
|
±10%
±10%
±8%
|
Testy jakości
|
Prąd wirowy
Chropowatość powierzchni
Hydrostatyczny
Analiza wymiarowa
Wielkość ziarna
twardość Rockwella
|
Wytrzymałość
Wytrzymałość na rozciąganie
Wydłużenie
Twardość
Pozytywna identyfikacja materiału (PMI)
Badania odporności na korozję
|
Uszczelka

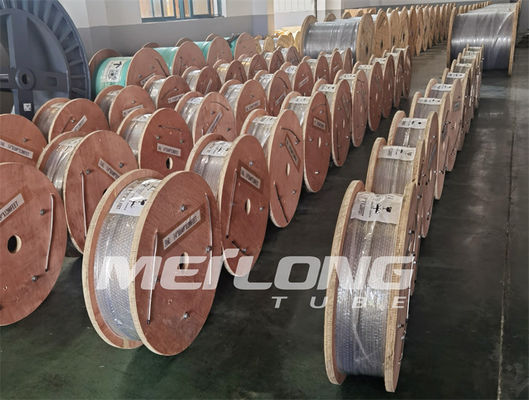

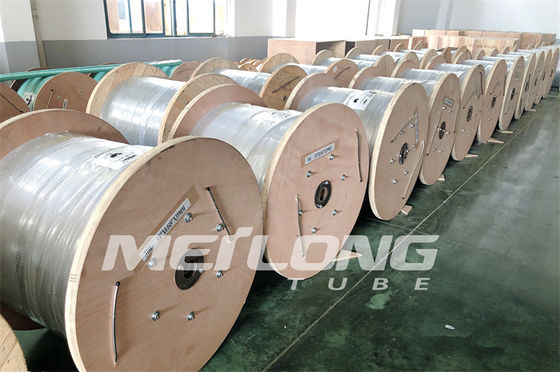

Hydrauliczna linka sterująca jest poziomo nawinięta na metalowe/drewniane bębny lub szpule.
Wszystkie bębny pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.
Aplikacja
Rury ze stopu zwijanego kapilarnie do wtryskiwania środków chemicznych
Nieosłonięte i obudowane, zwijane rurki ze stopu hydraulicznego do podmorskich zaworów bezpieczeństwa
Struny prędkościowe, struny robocze i pępowiny z rur stalowych
Zwijane rury ze stopu geotermalnego
