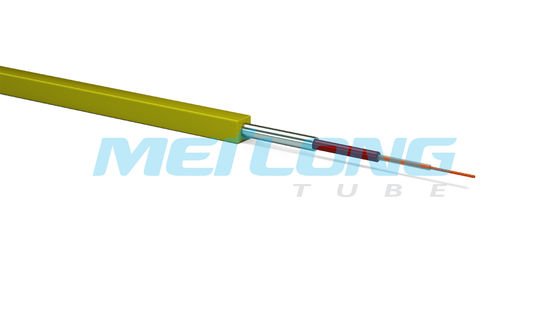

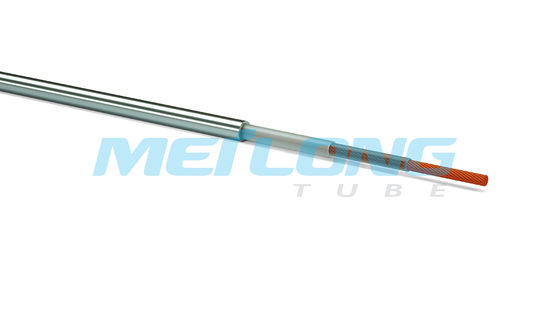

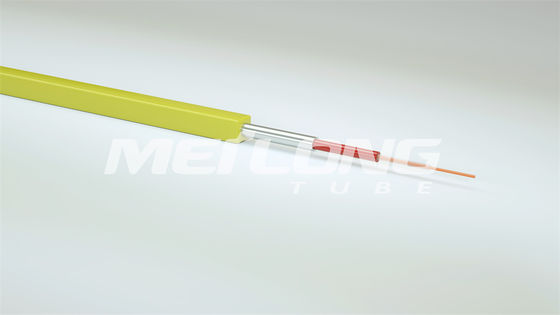

Przewód w osłonie PVDF z materiałem rurki 316L Temperatura izolacji od -10°C do 250°C
Opis produktu:
Płaskie opakowania dostarczane przez firmę Meilong Tube TEC mogą zawierać nie tylko elementy miedziane, sterowanie hydrauliczne i przewody wtrysku środków chemicznych, ale także pojedyncze elementy i rurki, które można oznaczyć kolorami i wykończyć niestandardowym nadrukiem w celu ułatwienia montażu.Ponadto pionowo zintegrowana produkcja gwarantuje natychmiastową dostawę, maksymalizując kontrolę jakości i zapewniając szeroką gamę konfiguracji.
Zastosowane rury są wybierane na podstawie wielu czynników, takich jak ciśnienie, temperatura i korozyjny charakter płynu, przy czym stop rury musi dokładnie odpowiadać zastosowaniu.Po zespawaniu wzdłużnym i przejściu testów prądów wirowych rury są następnie produkowane do określonego rozmiaru, którego dane są dobrze udokumentowane.
Płaskie opakowania o niestandardowej długości są dostarczane z niemal nieskończoną kombinacją zawartych komponentów, z których wszystkie są pozbawione połączeń.Aby spełnić niemal wszystkie wymagania dotyczące odwiertu, dostępne są również standardowe rozmiary kapsułek (kwadrat 11 mm x 11 mm).Co więcej, kable kompozytowe z różnymi kombinacjami elementów elektrycznych i optycznych służą jako podstawowy sposób zapewnienia zindywidualizowanego rozwiązania dla wszelkich konkretnych potrzeb w odwiercie.
Cechy:
Materiały hermetyzacyjne, izolacyjne i wypełniające to istotne części wszelkich urządzeń elektrycznych i elektronicznych, które zapewniają bezpieczeństwo, zapobiegając kontaktowi fizycznemu i chroniąc przed środowiskiem zewnętrznym.Oto tabela zawierająca informacje o najczęściej używanych materiałach:
| Skrót |
Nazwa ogólna |
Nazwa handlowa |
Minimalna temperatura montażu materiałów hermetyzacyjnych |
| ECTFE |
Etylen Chlorotrifluoroetylen |
Halar® |
-60°C |
| ETFE |
Etylen tetrafluoroetylen |
Tefzel® |
-60°C |
| FEP |
Fluorowany etylen-propylen |
Teflon® FEP |
-100°C |
| HDPE |
Polietylen o dużej gęstości |
|
-40°C |
| PFA |
Perfluoroalkoksy |
Teflon® PFA |
-100°C |
| ROCZNIE |
Poliamid |
Nylon |
-40°C |
| PP |
Polipropylen |
|
-10°C |
| PVDF |
Fluorek winylidenu |
Kynar® |
-20°C |
| TPO-PP |
Termoplastyczna poliolefina |
Santopren® |
-20°C |
Podsumowując, materiały te mają różne właściwości pod względem odporności termicznej i właściwości fizycznych.W zależności od konkretnego zastosowania, odpowiedni dobór materiałów ma kluczowe znaczenie dla ogólnej wydajności urządzenia.
Parametry techniczne:
Charakterystyka mechaniczna stopu TEC, obrabianego na zimno
Poniższe tabele przedstawiają średnicę, grubość ścianki, minimalne załamanie stali nierdzewnej 316L i minimalne załamanie Incoloy 825 oraz minimalny promień zgięcia (w calach) obrabianego na zimno Alloy TEC.
| Średnica (cale) |
Grubość ścianki (cale) |
Stal nierdzewna 316L (psi) |
Incoloy 825 (psi) |
Minimalny promień zgięcia (cale) |
| 0,125 (1/8) |
0,022 |
23882 |
25209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16371 |
17281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19688 |
20781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26173 |
27627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13783 |
14549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18739 |
19780 |
2,25 |
Obliczenia opierają się na minimalnej granicy plastyczności wynoszącej 120 000 psi.Wszystkie rurki TEC są spawane i ciągnione w dużych rozmiarach, na których można wydrukować różne dane, w tym numer części, numer seryjny, długość sekwencyjną i numer zamówienia.Podczas gięcia promień gięcia powinien być jak największy.Jednocześnie należy zastosować giętarkę do rur, aby zapewnić równomierny promień gięcia.
Komponenty elektryczne
| Styl TEC |
TEC 100 |
TEC 150 |
TEC 175 |
TEC200 |
TEC250 |
| Zakres temperatury |
-10 do 100°C |
-10 do 150°C |
-100 do 175°C |
-100 do 200°C |
-100 do 250°C |
| Podsadzkarz |
PP |
PP |
FEP |
FEP |
PFA |
| Izolacja |
PP |
FEP |
FEP |
FEP |
PFA |
Dane dotyczące maksymalnej rezystancji przewodu elektrycznego w temperaturze 20°C (68°F) dla danych kabli AWG podano w poniższej tabeli.
| średnica zewnętrzna przewodu (AWG) |
Średnica zewnętrzna przewodu (cale) |
Solidna goła miedź (omy / kft) |
7 żył goła miedź (omy/m) |
Omy / kft |
Omy / m |
| 18 |
0,0403 |
1.02 |
6,52 |
21.4 |
6.66 |
| 17 |
0,0453 |
1,15 |
5.15 |
16.9 |
5.27 |
| 16 |
0,0508 |
1,29 |
4.10 |
13,5 |
4.18 |
| 15 |
0,0571 |
1,45 |
3.24 |
10.6 |
3.31 |
| 14 |
0,0641 |
1,63 |
2,57 |
8.45 |
2,62 |
| 13 |
0,0720 |
1,83 |
2.04 |
6,69 |
2.08 |
| 12 |
0,0808 |
2.05 |
1,62 |
5.31 |
1,65 |
| 11 |
0,0907 |
2.30 |
1,29 |
4.22 |
1,32 |
| 10 |
0,102 |
2,59 |
1.019 |
3,34 |
1,039 |
| 9 |
0,114 |
2,90 |
0,808 |
2,65 |
0,825 |
| 8 |
0,128 |
3,25 |
0,641 |
2.10 |
0,654 |
Aplikacje:
W przemyśle naftowym i gazowym pomiar ciśnienia i temperatury w odwiercie ma coraz większe znaczenie.Dzięki zaawansowanym czujnikom można dokładnie monitorować odwierty, aby zapewnić pożądane wyniki.
Pomiar temperatury pomaga lepiej zrozumieć interakcję między podpowierzchnią a powierzchnią.Co więcej, wykrycie ciśnienia w odwiercie dostarcza informacji pozwalających zapobiec ryzyku wiercenia w nieoczekiwanych strukturach podpowierzchniowych.
Zatem w miarę wiercenia większej liczby odwiertów naftowych i kontynuowania poszukiwań, znaczenie dokonywania dokładnych pomiarów temperatury i ciśnienia podczas procesu wiercenia stale rośnie.
Dostosowywanie:
Witamy w Meilong Tube, gdzie możesz dostosować swój własny kabel w obudowie z rurką ze stali nierdzewnej.Nasz kabel w obudowie rurkowej jest wykonany z przewodu w obudowie wężowej 316L, który doskonale nadaje się do stosowania w temperaturach izolacji od -10°C do 250°C.Materiał rurek jest wykonany ze stali 316L i Incoloy 825, a wymiary rurek to 1/4''x0,035'', 3/8''x0,049''.Rury są obrabiane na zimno, a materiałem izolacyjnym może być PP, FEP i PFA.Wszystkie nasze produkty posiadają certyfikat ISO9001.
Minimalna ilość zamówienia naszego kabla w osłonie rurowej to 2 cewki.Możemy obiecać szybką dostawę w ciągu 7 dni.Akceptujemy warunki płatności, takie jak T/T i L/C.Nasza miesięczna zdolność dostaw wynosi 150 ton metrycznych.Opakowanie to drewniana skrzynka.
