Opis produktu:
Flatpacki mogą zawierać komponenty wykonane z miedzi, a także przewody sterowania hydraulicznego i wtrysku środków chemicznych.Ponadto poszczególne elementy i rury mogą mieć naniesione kolory i niestandardowe nadruki, aby ułatwić instalację.
Produkcja Meilong Tube TEC wykorzystuje model integracji pionowej, który zapewnia szybką dostawę, ścisłą kontrolę jakości i wszechstronność w dostosowywaniu konfiguracji do konkretnych potrzeb.Na przykład wybór TEC opiera się na warunkach panujących w odwiercie, takich jak ciśnienie, temperatura i korozyjność płynu odwiertowego.Rury składają się ze specjalnie dobranego stopu i są spawane wzdłużnie, testowane prądami wirowymi i rozciągane do gotowego rozmiaru, przy czym dla każdej rury dostępne są pełne dane testowe.

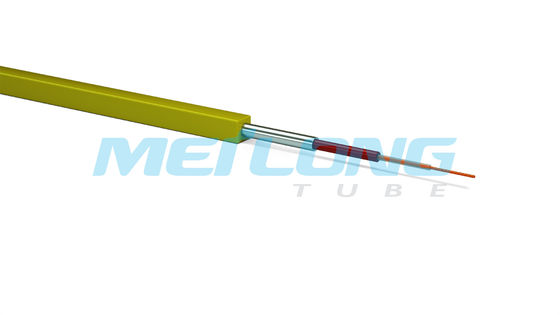

Konfiguracje TEC są tworzone z niestandardowych długości bez splotów i niemal nieskończonej kombinacji komponentów.Ponadto dostępne są standardowe rozmiary kapsułek (11 mm x 11 mm kwadratowe), aby spełnić większość wymagań w odwiertach.Poza tym można stworzyć kabel kompozytowy łączący elementy elektryczne i optyczne, aby spełnić bardziej specyficzne potrzeby.
Cechy:
Materiały do hermetyzacji, izolacji i wypełniaczy
Hermetyzacja, izolacja i materiały wypełniające mogą odgrywać rolę w zapewnieniu, że konstrukcja wytrzyma określone warunki środowiskowe i operacyjne.W zależności od konkretnych potrzeb produkty takie jak etylen, chlorotrifluoroetylen (ECTFE), etylen, tetrafluoroetylen (ETFE), fluorowany etylen, propylen (FEP), polietylen dużej gęstości (HDPE), perfluoroalkoksyl (PFA), poliamid (PA), polipropylen (PP), W projekcie można uwzględnić polifluorek winylidenu (PVDF) i termoplastyczną poliolefinę (TPO/PP).
Poniższa tabela podsumowuje nazwy handlowe i minimalne temperatury instalacji dla każdego rodzaju materiałów do kapsułkowania:
| Skrót |
Nazwa ogólna |
Nazwa handlowa |
Minimalna temperatura montażu materiałów hermetyzacyjnych |
| ECTFE |
Etylen Chlorotrifluoroetylen |
Halar® |
-60°C |
| ETFE |
Etylen tetrafluoroetylen |
Tefzel® |
-60°C |
| FEP |
Fluorowany etylen-propylen |
Teflon® FEP |
-100°C |
| HDPE |
Polietylen o dużej gęstości |
|
-40°C |
| PFA |
Perfluoroalkoksy |
Teflon® PFA |
-100°C |
| ROCZNIE |
Poliamid |
Nylon |
-40°C |
| PP |
Polipropylen |
|
-10°C |
| PVDF |
Fluorek winylidenu |
Kynar® |
-20°C |
| TPO-PP |
Termoplastyczna poliolefina |
Santopren® |
-20°C |
Właściwa kombinacja materiałów hermetyzujących, izolacyjnych i wypełniających może zadecydować o sukcesie lub porażce aplikacji.Istotne jest, aby wybrać odpowiednie materiały do danego zadania, biorąc pod uwagę ich specyficzne możliwości i ograniczenia.
Parametry techniczne:
Charakterystyka mechaniczna stopu TEC, obrabianego na zimno
Poniższa tabela zawiera charakterystykę mechaniczną stopu TEC obrabianego na zimno ze stalą nierdzewną 316L i Incoloy 825.
| Średnica (cale) |
Grubość ścianki (cale) |
Stal nierdzewna 316L (psi) |
Incoloy 825 (psi) |
Minimalny promień zgięcia (cale) |
| 0,125 (1/8) |
0,022 |
23882 |
25209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16371 |
17281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19688 |
20781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26173 |
27627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13783 |
14549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18739 |
19780 |
2,25 |
Obliczenia te opierają się na minimalnej granicy plastyczności wynoszącej 120 000 psi.
Wszystkie rury TEC są spawane i ciągnione w dużych rozmiarach.Można go wydrukować na zamówienie z różnymi danymi, takimi jak numer części, numer seryjny, długość sekwencyjna i numer zamówienia.
Uwaga: Wskazany promień gięcia jest w stanie statycznym po końcowym szkoleniu na końcu.Całe gięcie należy wykonywać przy użyciu giętarki do rur, aby zapewnić równomierny promień gięcia.Podczas umieszczania lub wyjmowania ze studni minimalny promień zgięcia powinien być tak duży, jak to możliwe.
Komponenty elektryczne
Poniższa tabela przedstawia różne style TEC, ich zakresy temperatur oraz odpowiednie wypełniacze i izolacje.
| Styl TEC |
Zakres temperatury |
Podsadzkarz |
Izolacja |
| TEC 100 |
-10 do 100°C |
PP |
PP |
| TEC 150 |
-10 do 150°C |
PP |
FEP |
| TEC 175 |
-100 do 175°C |
FEP |
FEP |
| TEC200 |
-100 do 200°C |
FEP |
FEP |
| TEC250 |
-100 do 250°C |
PFA |
PFA |
Na koniec, w poniższej tabeli wymieniono maksymalną rezystancję przewodu elektrycznego w temperaturze 20°C (68°F) dla różnych przewodów elektrycznych American Wire Gauge (AWG).
| średnica zewnętrzna przewodu (AWG) |
Średnica zewnętrzna przewodu (cale) |
Solidna goła miedź (omy / kft) |
7 żył goła miedź (omy/m) |
| 18 |
0,0403 |
6,52 |
21.4 |
| 17 |
0,0453 |
5.15 |
16.9 |
| 16 |
0,0508 |
4.10 |
13,5 |
| 15 |
0,0571 |
3.24 |
10.6 |
| 14 |
0,0641 |
2,57 |
8.45 |
| 13 |
0,0720 |
2.04 |
6,69 |
| 12 |
0,0808 |
1,62 |
5.31 |
| 11 |
0,0907 |
1,29 |
4.22 |
| 10 |
0,102 |
1.019 |
3,34 |
| 9 |
0,114 |
0,808 |
2,65 |
| 8 |
0,128 |
0,641 |
2.10 |
Aplikacje:
W przemyśle naftowym i gazowym pomiar ciśnienia i temperatury w odwiercie jest skomplikowanym, niezbędnym i krytycznym zadaniem.Jego dokładność jest niezbędna do zapewnienia bezpieczeństwa personelu i sprzętu, a także maksymalizacji korzyści ekonomicznych i środowiskowych projektu.
Dlatego też dokładny pomiar ciśnienia i temperatury ma ogromne znaczenie.Opracowywane są innowacyjne rozwiązania i zaawansowane technologie, aby sprostać wymagającym wymaganiom przemysłu, zapewniając niezawodne i dokładne pomiary ciśnienia i temperatury.
Wykorzystując te technologie do gromadzenia dokładnych danych dotyczących ciśnienia i temperatury w operacjach odwiertowych, firmy naftowe i gazowe mogą monitorować przestrzeganie zasad bezpieczeństwa, monitorować potencjalne problemy, optymalizować wydajność operacyjną i chronić środowisko.
Dostosowywanie:

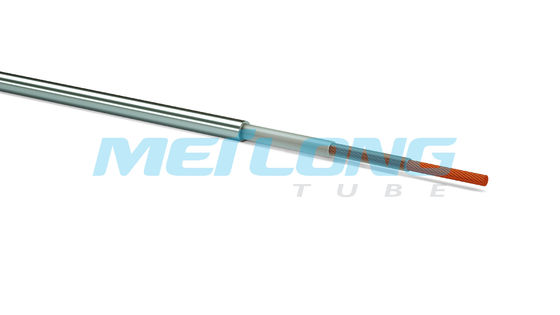

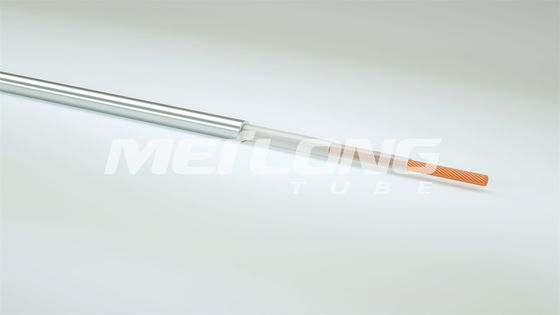

Kabel w obudowie ze stopu niklu z przewodem w obudowie Incoloy 825
- Nazwa marki: Meilong Tube
- Numer modelu: 1/4''OD x 0,049''WT
- Miejsce pochodzenia: Chiny
- Certyfikacja: ISO9001
- Minimalna ilość zamówienia: 2 cewki
- Szczegóły dotyczące opakowania: Drewniana skrzynka
- Czas dostawy: za 7 dni
- Warunki płatności: T/T, L/C
- Możliwość dostaw: 150 ton metrycznych miesięcznie
- Stan rur: obrobione na zimno
- Temperatura izolacji: -10°C do 250°C
- Dyrygent: Druty miedziane, Druty miedziane cynowane, Druty skręcone, Światłowody
- Rozmiar rurki: 1/4''x0,035'', 3/8''x0,049''
- Materiał izolacyjny: PP, FEP, PFA
Wsparcie i usługi:
Wsparcie techniczne i serwis kabli w osłonach rurowych
- Całodobowa obsługa klienta w zakresie wsparcia technicznego i zapytań
- Bezpłatne szkolenia dla klientów i personelu
- Usługi instalacyjne i konserwacyjne na miejscu
- Dostępne tutoriale i zasoby online
- Bezpłatne części zamienne i koszty robocizny w przypadku awarii produktu
- Dostępne opcje rozszerzonej gwarancji
- Regularne aktualizacje i aktualizacje systemu
