Opis produktu:
Meilong Tube TEC - Unikalna jakość produktów
Produkty TEC firmy Meilong Tube oferują szereg unikalnych możliwości.Flatpacki mogą być wykonane na zamówienie z elementami miedzianymi, sterowaniem hydraulicznym i liniami wtrysku środków chemicznych.Każdy pojedynczy element i tuba może być oznaczony kolorem i mieć niestandardowy nadruk, aby ułatwić instalację.Firma posiada całkowicie zintegrowany pionowo zakład produkcyjny, który zapewnia szybką dostawę, dokładną kontrolę jakości i najszerszą gamę dostępnych konfiguracji.
Wybór rurki opiera się na warunkach panujących w studni, w tym na czynnikach takich jak ciśnienie, temperatura i korozyjność.Jest produkowany przy użyciu materiałów najlepiej dostosowanych do danego zastosowania, po czym następuje spawanie wzdłużne, badanie prądami wirowymi, a następnie rozciąganie do gotowego rozmiaru.Dla każdej probówki dostarczane są wyczerpujące dane testowe.Decydując się na TEC, klienci mogą korzystać z niemal nieograniczonego wyboru komponentów o niestandardowych długościach, bez konieczności łączenia.Ponadto Meilong Tube oferuje teraz standardowe rozmiary kapsułek o wymiarach 11 mm x 11 mm kwadratowych, aby spełnić najbardziej rygorystyczne wymagania.Wreszcie, można dostarczyć kable kompozytowe zawierające różne kombinacje komponentów elektrycznych i optycznych, aby spełnić wszelkie specjalne wymagania odwiertu.
Cechy:
Aby zapewnić hermetyzację, izolację i ochronę komponentów, stosuje się wiele materiałów.Poniżej opisano skróty, nazwy rodzajowe i handlowe niektórych z tych materiałów, a także minimalną temperaturę montażu materiałów do ich kapsułkowania:
ECTFE - Chlorotrifluoroetylen etylenu (Halar®): -60°C
ETFE – etylen-tetrafluoroetylen (Tefzel®): -60°C
FEP – Fluorowany etylen-propylen (Teflon® FEP): -100°C
HDPE – Polietylen o dużej gęstości: -40°C
PFA – Perfluoroalkoksy (Teflon® PFA): -100°C
PA - Poliamid (Nylon): -40°C
PP - Polipropylen: -10°C
PVDF – polifluorek winylidenu (Kynar®): -20°C
TPO-PP - Poliolefina termoplastyczna (Santoprene®): -20°C
Parametry techniczne:
Charakterystyka mechaniczna stopu TEC, obrabianego na zimno
Poniższa tabela przedstawia właściwości mechaniczne stopu TEC po obróbce na zimno:
| Średnica | Grubość ściany | Stal nierdzewna 316L (psi) | Incoloy 825 (psi) | Minimalny promień zgięcia* (cale) |
|---|
| 0,125 (1/8) | 0,022 | 23882 | 25209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16371 | 17281 | 1,50 |
| 0,250 (1/4) | 0,035 | 19688 | 20781 | 1,50 |
| 0,250 (1/4) | 0,049 | 26173 | 27627 | 1,50 |
| 0,375 (3/8) | 0,035 | 13783 | 14549 | 2,25 |
| 0,375 (3/8) | 0,049 | 18739 | 19780 | 2,25 |
Obliczenia te opierają się na minimalnej granicy plastyczności wynoszącej 120 000 psi.Wszystkie rurki TEC są spawane i ciągnione w dużych rozmiarach oraz mogą być drukowane na zamówienie z różnymi danymi, w tym numerem części, numerem seryjnym, długością sekwencyjną i numerem zamówienia.
Wskazany promień gięcia jest w stanie statycznym po końcowym szkoleniu na zakończenie.Całe gięcie należy wykonywać przy użyciu giętarki do rur, aby zapewnić równomierny promień gięcia.Podczas wprowadzania rurki do lub ze studni minimalny promień zgięcia powinien być tak duży, jak to możliwe.
Komponenty elektryczne
Poniższa tabela przedstawia komponenty elektryczne modeli TEC:
| Styl TEC | TEC 100 | TEC 150 | TEC 175 | TEC200 | TEC250 |
|---|
| Zakres temperatury | -10 do 100°C | -10 do 150°C | -100 do 175°C | -100 do 200°C | -100 do 250°C |
| Podsadzkarz | PP | PP | FEP | FEP | PFA |
| Izolacja | PP | FEP | FEP | FEP | PFA |
Poniższa tabela przedstawia maksymalną rezystancję przewodu elektrycznego w temperaturze 20°C (68°F) zarówno dla czystej miedzi pełnej, jak i 7 żyłowej czystej miedzi:
| Przewód OD AWG | cale | mm | Solidna goła miedź (omy/kft) | Solidna goła miedź (omy/m) | 7 żył goła miedź (omy/kft) | 7 żył goła miedź (omy/m) |
|---|
| 18 | 0,0403 | 1.02 | 6,52 | 21.4 | 6.66 | 21.8 |
| 17 | 0,0453 | 1,15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0,0508 | 1,29 | 4.10 | 13,5 | 4.18 | 13,7 |
| 15 | 0,0571 | 1,45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0,0641 | 1,63 | 2,57 | 8.45 | 2,62 | 8,62 |
| 13 | 0,0720 | 1,83 | 2.04 | 6,69 | 2.08 | 6,82 |
| 12 | 0,0808 | 2.05 | 1,62 | 5.31 | 1,65 | 5.43 |
| 11 | 0,0907 | 2.30 | 1,29 | 4.22 | 1,32 | 4.30 |
| 10 | 0,102 | 2,59 | 1.019 | 3,34 | 1,039 | 3.41 |
| 9 | 0,114 | 2,90 | 0,808 | 2,65 | 0,825 | 2.71 |
| 8 | 0,128 | 3,25 | 0,641 | 2.10 | 0,654 | 2.14 |
| 7 | 0,144 | 3,66 | 0,512 | 1,68 | 0,522 | 1,72 |
| 6 | 0,162 | 4.12 | 0,409 | 1,34 | 0,416 | 1,37 |
Aplikacje:
Przemysł naftowy i gazowy stawia przed sobą kilka specyficznych wyzwań, jeśli chodzi o monitorowanie ciśnienia i temperatury w odwiercie.Wykonywanie pomiarów w tak wyczerpującym i nieprzyjaznym środowisku może być trudne, ponieważ różne warunki, takie jak wysokie temperatury, ciśnienie, żrące gazy i strumienie cieczy, mogą zakłócać działanie dowolnego zastosowanego instrumentu.
Warunki te mogą mieć wpływ na dokładność wyników uzyskanych z dowolnego przyrządu do pomiaru temperatury lub ciśnienia.Opracowano wiele solidnych technologii, aby umożliwić skuteczne działanie czujników w przemyśle naftowym i gazowym, gdzie powszechne są ekstremalne warunki i nieprzyjazne środowisko.
Dostosowywanie:

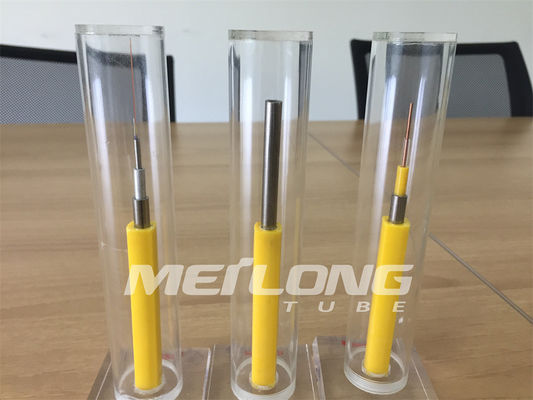

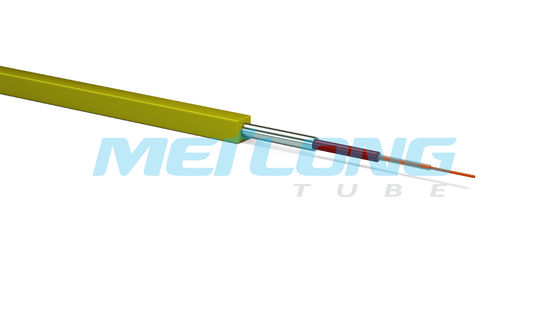

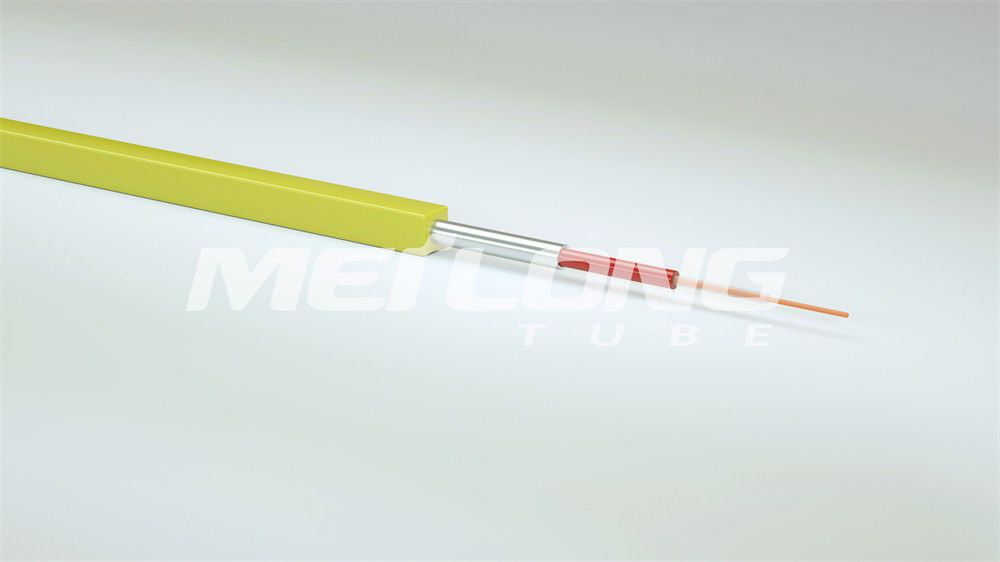

Kabel w obudowie Meilong Tube 316L
Nazwa marki: Meilong Tube
Numer modelu: 1/4''OD x 0,049''WT
Miejsce pochodzenia: Chiny
Certyfikacja: ISO9001
Minimalna ilość zamówienia: 2 cewki
Szczegóły dotyczące opakowania: Drewniana skrzynka
Czas dostawy: za 7 dni
Warunki płatności: T/T, L/C
Możliwość dostaw: 150 ton metrycznych miesięcznie
Materiał izolacyjny: PP, FEP, PFA
Temperatura izolacji: -10°C do 250°C
Materiał kurtki: PVDF, FEP, Nylon 11
Dyrygent: Druty miedziane, Druty miedziane cynowane, Druty skręcone, Światłowody
Stan rur: obrobione na zimno
Cechy: Kabel Meilong Tube 316L z osłonką na rurki jest wyposażony w wysokiej jakości przewód z osłonioną rurką i kabel z osłoną na rurkę, który ma doskonałe właściwości elektryczne, odporność na korozję i odporność na temperaturę.Ten kabel w obudowie rurowej jest idealny do różnych zastosowań.
Wsparcie i usługi:
Wsparcie techniczne i serwis dla kabli w osłonach rurowych:
- Całodobowe wsparcie techniczne za pośrednictwem naszych przedstawicieli obsługi klienta
- Rozwiązywanie problemów online i porady techniczne
- Instrukcje instalacji i konserwacji
- Kompleksowa ochrona gwarancyjna
- Szybka reakcja na zapytania
- Bezpłatna wymiana wadliwych produktów
