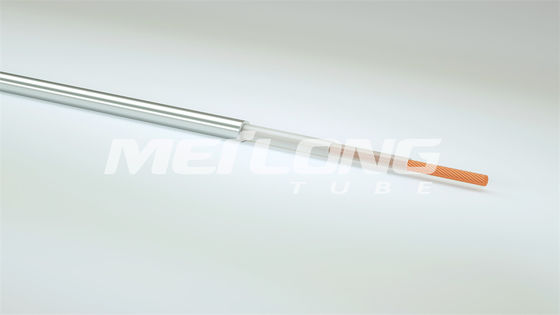

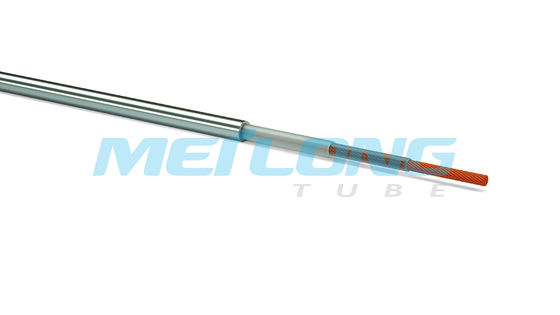

Przewód ze stopu niklu w obudowie 316L z izolacją PP
Opis produktu:

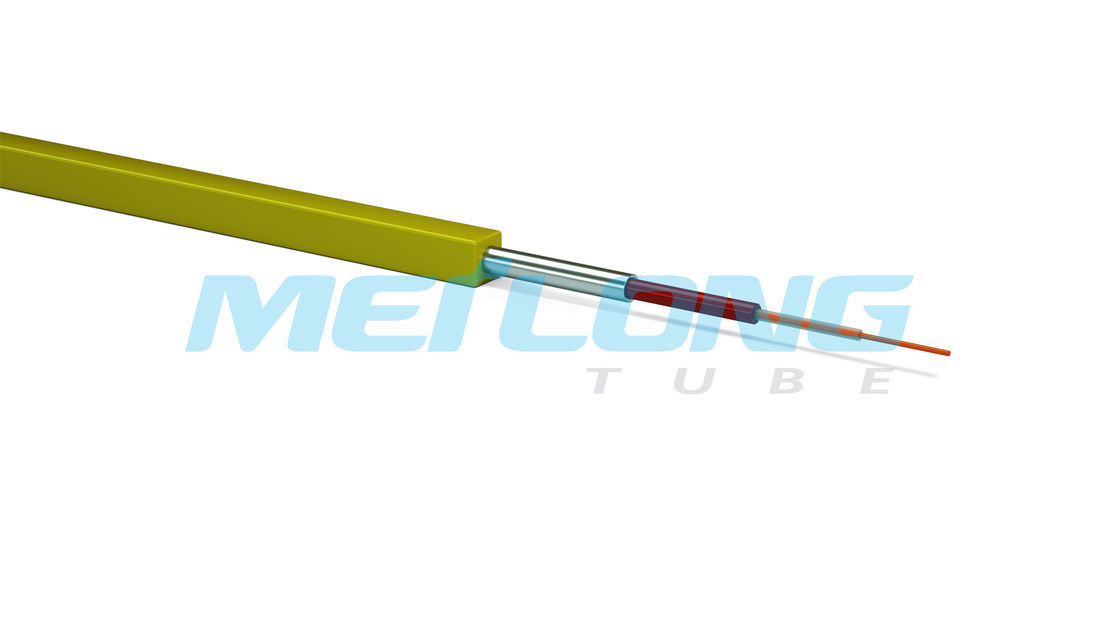

Flatpacki firmy Meilong Tube TEC zapewniają klientom szeroką gamę konfiguracji w zależności od warunków w odwiercie.Nasze produkty obejmują komponenty miedziane, przewody sterowania hydraulicznego i przewody wtrysku środków chemicznych, które można oznaczyć kolorami i wydrukować w celu ułatwienia instalacji.Biorąc pod uwagę, że proces produkcyjny jest zintegrowany pionowo, TEC może zapewnić szybką dostawę i rygorystyczną kontrolę jakości.
Rury są wykonane ze stopu dostosowanego do konkretnego zastosowania i zespawane ze sobą wzdłużnie.Następnie jest testowany, rysowany na wymiar i do każdej probówki dołączana jest karta danych.Kombinacja komponentów w naszych produktach jest praktycznie nieskończona i może być również wykonana w niestandardowych długościach bez łączenia.Ponadto dostępne są standardowe rozmiary kapsułek (kwadrat 11 mm x 11 mm), aby spełnić różne potrzeby w odwiercie.
Możemy również dostarczyć kable kompozytowe wykorzystujące różne kombinacje komponentów elektrycznych i optycznych, aby dopasować je do konkretnych zastosowań.
Cechy:
Materiały do kapsułkowania, izolacji i wypełniaczy obejmują szeroką gamę materiałów o różnych nazwach rodzajowych i handlowych.Poniższa tabela przedstawia akronim, nazwę rodzajową i handlową, a także konkretną temperaturę, w której muszą być instalowane te różne materiały.
| Skrót |
Nazwa ogólna |
Nazwa handlowa |
Minimalna temperatura montażu materiałów hermetyzacyjnych |
| ECTFE |
Etylen Chlorotrifluoroetylen |
Halar® |
-60°C |
| ETFE |
Etylen tetrafluoroetylen |
Tefzel® |
-60°C |
| FEP |
Fluorowany etylen-propylen |
Teflon® FEP |
-100°C |
| HDPE |
Polietylen o dużej gęstości |
|
-40°C |
| PFA |
Perfluoroalkoksy |
Teflon® PFA |
-100°C |
| ROCZNIE |
Poliamid |
Nylon |
-40°C |
| PP |
Polipropylen |
|
-10°C |
| PVDF |
Fluorek winylidenu |
Kynar® |
-20°C |
| TPO-PP |
Termoplastyczna poliolefina |
Santopren® |
-20°C |
Materiały do hermetyzacji, izolacji i wypełniaczy mają różnorodne właściwości, które nadają się do różnych typów zadań.To, który z tych materiałów należy zastosować, zależy od temperatury i środowiska.
Parametry techniczne:
Charakterystyka mechaniczna stopu TEC, obrabianego na zimno:
| Średnica |
Grubość ściany |
Stal nierdzewna 316L |
Minimalny upadek |
Incoloy 825 |
Minimalny upadek |
Minimalny promień zgięcia* |
| cale |
cale |
psi |
psi |
cale |
| 0,125 (1/8) |
0,022 |
23882 |
25209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16371 |
17281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19688 |
20781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26173 |
27627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13783 |
14549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18739 |
19780 |
2,25 |
Obliczenia oparte na minimalnej granicy plastyczności wynoszącej 120 000 psi.Wszystkie rury TEC są spawane i ciągnione w dużych rozmiarach.Na rurkach można wydrukować różne dane, w tym numer części, numer seryjny, długość sekwencyjną i numer zamówienia.
*Podany promień gięcia jest w stanie statycznym po końcowym szkoleniu na zakończenie.Całe gięcie należy wykonywać przy użyciu giętarki do rur, aby zapewnić równomierny promień gięcia.Podczas umieszczania lub wyjmowania ze studni minimalny promień zgięcia powinien być jak największy.
Komponenty elektryczne
| Styl TEC |
TEC 100 |
TEC 150 |
TEC 175 |
TEC200 |
TEC250 |
| Zakres temperatury |
-10 do 100°C |
-10 do 150°C |
-100 do 175°C |
-100 do 200°C |
-100 do 250°C |
| Podsadzkarz |
PP |
PP |
FEP |
FEP |
PFA |
| Izolacja |
PP |
FEP |
FEP |
FEP |
PFA |
Maksymalna rezystancja przewodu elektrycznego w temperaturze 20°C (68°F)
| Dyrygent OD |
Solidna goła miedź |
7 żył gołej miedzi |
| AWG |
cale |
mm |
Omy / kft |
Omy / m |
Omy / kft |
Omy / m |
| 18 |
0,0403 |
1.02 |
6,52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 |
1,15 |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0,0508 |
1,29 |
4.10 |
13,5 |
4.18 |
13,7 |
| 15 |
0,0571 |
1,45 |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 |
1,63 |
2,57 |
8.45 |
2,62 |
8,62 |
| 13 |
0,0720 |
1,83 |
2.04 |
6,69 |
2.08 |
6,82 |
| 12 |
0,0808 |
2.05 |
1,62 |
5.31 |
1,65 |
5.43 |
| 11 |
0,0907 |
2.30 |
1,29 |
4.22 |
1,32 |
4.30 |
| 10 |
0,102 |
2,59 |
1.019 |
3,34 |
1,039 |
3.41 |
| 9 |
0,114 |
2,90 |
0,808 |
2,65 |
0,825 |
2.71 |
| 8 |
0,128 |
3,25 |
0,641 |
2.10 |
0,654 |
2.14 |
| 7 |
0,144 |
3,66 |
0,511 |
1,67 |
0,522 |
1,71 |
| 6 |
0,162 |
4.11 |
0,404 |
1,32 |
0,419 |
1,35 |
| 5 |
0,180 |
4,57 |
0,321 |
1.05 |
0,334 |
1.08 |
| 4 |
0,203 |
5.16 |
0,255 |
0,83 |
0,260 |
0,86 |
| 3 |
0,226 |
5,74 |
0,202 |
0,66 |
0,203 |
0,67 |
Aplikacje:
W przemyśle naftowym i gazowym dokładny pomiar ciśnienia i temperatury jest koniecznością dla osiągnięcia optymalnej wydajności.
Pomiar zmian ciśnienia i temperatury głęboko wewnątrz otworu jest szczególnie trudny i wymaga najnowocześniejszej technologii.
Obecnie dostępne są różne narzędzia do pomiaru takich parametrów, które muszą być precyzyjne, aby uzyskać najbardziej efektywne wyniki.
Dostosowywanie:
Usługa dostosowana do kabli w osłonach rurowych
Nazwa marki: Meilong Tube
Numer modelu: 1/4''OD x 0,049''WT
Miejsce pochodzenia: Chiny
Certyfikacja: ISO9001
Minimalna ilość zamówienia: 2 cewki
Szczegóły dotyczące opakowania: Drewniana skrzynka
Czas dostawy: za 7 dni
Warunki płatności: T/T, L/C
Możliwość dostaw: 150 ton metrycznych miesięcznie
Materiał izolacyjny: PP, FEP, PFA
Wypełniacz: PP, FEP, PFA
Stan rur: obrobione na zimno
Temperatura izolacji: -10°C do 250°C
Materiał rurki: 316L, Incoloy 825
Dostosowana usługa Meilong Tube's Tubing Encapsulated Cable zapewnia idealne rozwiązanie dla Twoich specjalnych potrzeb.Możemy dostarczyć Państwu przewód w obudowie z rurki ze stali nierdzewnej, przewód w obudowie z rurki Incoloy 825, przewód w obudowie z rurki 316L i przewód w obudowie z rurki PP.Rury są obrabiane na zimno, a temperatura izolacji może sięgać od -10°C do 250°C.Materiałem rury może być 316L i Incoloy 825. Materiałem izolacyjnym i materiałem wypełniającym może być PP, FEP i PFA.
Wsparcie i usługi:
Wsparcie techniczne i serwis dla kabla w osłonie rurowej:
- Zapewnia wsparcie techniczne i serwis w zakresie instalacji, obsługi, konserwacji i rozwiązywania problemów z kablami w osłonach rurowych.
- Zapewniaj terminową i skuteczną reakcję na zapytania klientów.
- Zapewnij obsługę klienta i wsparcie na miejscu lub zdalnie.
- Zapewniaj aktualizacje oprogramowania, poprawki błędów i ulepszenia zgodności.
- Służymy profesjonalnym doradztwem w zakresie doboru i użytkowania produktu.
- Zapewnij klientom szkolenia i wsparcie techniczne.
