3/8 '' OD x 0,049 '' WT Rurka kapilarna Linia wtrysku chemicznego bez spoin orbitalnych
Meilong Tube dostarcza całą gamę produktów dla sektora naftowego i gazowego i jest to jeden z naszych najważniejszych rynków.Nasze wysokowydajne rurki kapilarne można z powodzeniem stosować w najbardziej agresywnych warunkach podmorskich i odwiertowych, dzięki naszemu udokumentowanemu doświadczeniu w spełnianiu rygorystycznych wymagań jakościowych w przemyśle naftowym, gazowym i energii geotermalnej.
Udoskonalanie technologii rozszerzyło zakres sposobów eksploatacji złóż ropy i gazu, a projekty coraz częściej wymagają stosowania długich, ciągłych linii sterujących ze stali nierdzewnej i linii wtrysku chemikaliów.Są one wykorzystywane w różnych zastosowaniach, w tym w układach sterowania hydraulicznego, oprzyrządowaniu, wtrysku środków chemicznych, przewodach i sterowaniu linią przepływu.Meilong Tube dostarcza produkty do wszystkich tych zastosowań i nie tylko, obniżając koszty operacyjne i udoskonalając metody odzyskiwania dla naszych klientów.
Dzięki postępowi w technologii rurowych linii sterujących i linii wtryskowych łączenie zaworów wiertniczych i systemów wtrysku substancji chemicznych ze studniami zdalnymi i satelitarnymi jest obecnie tańsze i łatwiejsze, zarówno w przypadku stacjonarnych, jak i pływających platform centralnych.Oferujemy węże zwijane do przewodów sterujących ze stali nierdzewnej i stopów niklu.
Testowanie możliwości jakości linii wtrysku substancji chemicznych
Monitorujemy jakość produktów poprzez rygorystyczny proces kontroli i testów przeprowadzany przez nasz zespół wysoko wykwalifikowanych specjalistów.Bogate szkolenie i doświadczenie członków Meilong Tube obejmuje:
|
Chemiczny
Korozja
Wymiarowy
Prąd wirowy
Wydłużenie
|
Migotać
Spłaszczyć
Wielkość ziarna
Twardość
Hydrostatyczny
|
Metalurgiczny
Pozytywna identyfikacja materiału (PMI)
Chropowatość powierzchni
Rozciągający
Dawać
|
Cechy rurek linii wtrysku substancji chemicznych
Wąskie tolerancje wymiarowe
Znacznie ulepszone właściwości mechaniczne
Doskonałe wykończenie powierzchni
Wysoka czystość powierzchni wewnętrznej
Kontrolowana owalność, ekscentryczność
Typowy rozmiar rurki linii wtryskowej
Zewnętrzna średnica przewodów sterujących wynosi głównie 1/4 cala (6,35 mm).
Grubość ścianek: 0,035 cala (0,89 mm), 0,049 cala (1,24 mm), 0,065 cala (1,65 mm)
Rurki przewodów sterujących są dostępne w długościach od 400 stóp (122 m) do 32 808 stóp (10 000 m).Brak spawów orbitalnych.
Inne specyfikacje (od 1/8” do 3/4”) są dostępne na żądanie.
| Rozmiar imperialny |
Rozmiar metryczny |
|
OD
cal
|
WT
cal
|
OD
mm
|
WT
mm
|
| 1/8 (0,125) |
0,028 |
3.18 |
0,71 |
| 0,035 |
3.18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4,76 |
0,71 |
| 0,035 |
4,76 |
0,89 |
| 0,049 |
4,76 |
1,24 |
| 1/4 (0,250) |
0,035 |
6.35 |
0,89 |
| 0,049 |
6.35 |
1,24 |
| 0,065 |
6.35 |
1,65 |
| 0,083 |
6.35 |
2.11 |
| 3/8 (0,375) |
0,035 |
9,53 |
0,89 |
| 0,049 |
9,53 |
1,24 |
| 0,065 |
9,53 |
1,65 |
| 0,083 |
9,53 |
2.11 |
| 1/2 (0,500) |
0,035 |
12.7 |
0,89 |
| 0,049 |
12.7 |
1,24 |
| 0,065 |
12.7 |
1,65 |
| 0,083 |
12.7 |
2.11 |
Skład chemiczny Duplexu 2205
| Węgiel |
Mangan |
Fosfor |
Siarka |
Krzem |
Nikiel |
Chrom |
Molibden |
Azot |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
| maks. |
maks. |
maks. |
maks. |
maks. |
|
|
|
|
| 0,03 |
2.00 |
0,030 |
0,020 |
1,00 |
4,5-6,5 |
22,0-23,0 |
3,0-3,5 |
0,14-0,20 |
Standardowa równoważność
| Stopień |
Nr UNS |
Norma europejska |
język japoński |
| NIE |
Nazwa |
JIS |
| Stop |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
JIS G3463 |
| 2205 |
S31803 |
1.4462 |
X2CrNiMoN22-5-3 |
SUS329J3LTB |
Tolerancja wymiarowa linii wtryskowej Duplex 2205
| ASTM A789 / ASME SA789, dupleks 2205, UNS S32205 |
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
≤1/2” (≤12,7 mm)
1/2''<OD≤1'' (12,7<OD≤25,4mm)
|
±0,005 cala (±0,13 mm)
±0,005 cala (±0,13 mm)
|
±15%
±10%
|
Standard Meilonga
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
≤1/2” (≤12,7 mm)
1/2''<OD≤1'' (12,7<OD≤25,4mm)
|
±0,004 cala (±0,10 mm)
±0,004 cala (±0,10 mm)
|
±10%
±8%
|
Masa przewodu wtryskowego na metr (kg)
Dupleks 2205 (UNS S32205)
| OD |
WT |
| Frakcja |
Dziesiętny |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0431 |
0,0500 |
- |
- |
- |
| 1/4 |
0,250 |
0,0988 |
0,1195 |
0,1564 |
0,1910 |
0,2200 |
| 3/8 |
0,375 |
0,1542 |
0,1890 |
0,2536 |
0,3200 |
0,3849 |
| 1/2 |
0,500 |
0,2099 |
0,2584 |
0,3509 |
0,4490 |
0,5496 |
| 5/8 |
0,625 |
0,2655 |
0,3280 |
0,4482 |
0,5781 |
0,7143 |
| 3/4 |
0,750 |
0,3210 |
0,3974 |
0,5454 |
0,7071 |
0,8790 |
Proces i pakowanie linii wtryskowej
Bez szwu: przebijany, przeciągany, wyżarzany (proces cyrkulacji wieloprzebiegowej)
Spawane: spawane wzdłużnie (TIG lub wiązką lasera), przeciągane, wyżarzane (proces cyrkulacji wieloprzejściowej)

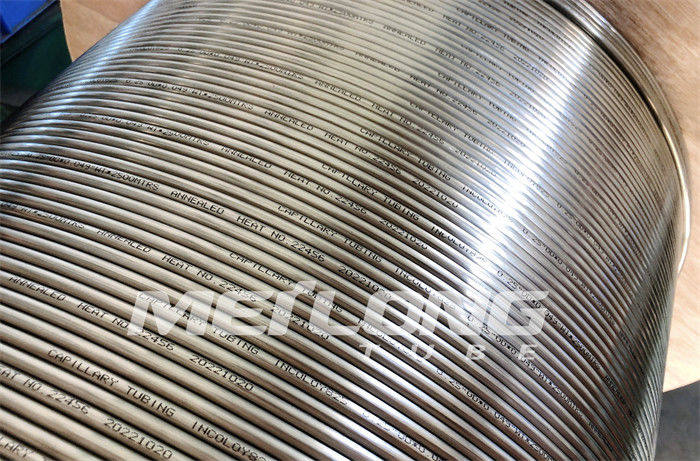

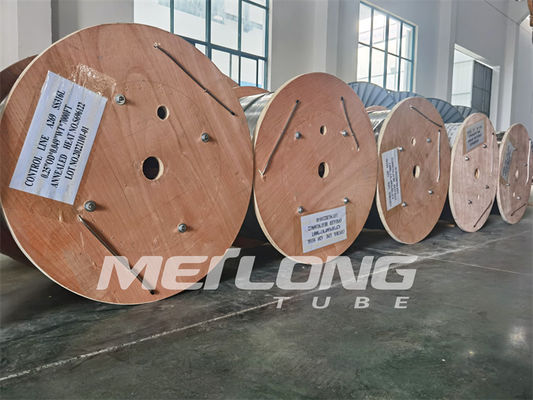

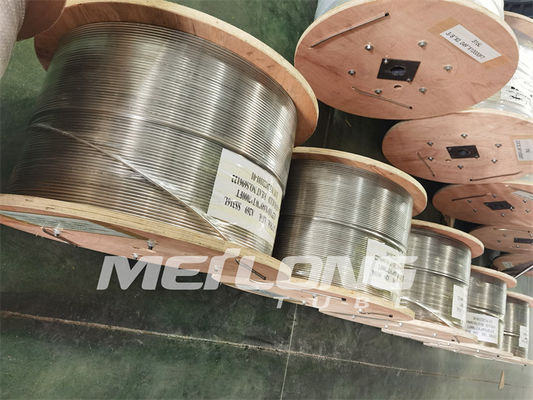

Pakowanie: Rurki są poziomo nawinięte na metalowe/drewniane bębny lub szpule.
Wszystkie bębny lub szpule pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.
