NACE MR0175 Linia wtrysku substancji chemicznych 316L Bezszwowa, hermetyczna linia kontrolna

NACE MR0175 Linia wtrysku substancji chemicznych 316L Bezszwowa, hermetyczna linia kontrolna
NACE MR0175 Linia wtrysku substancji chemicznych 316L Bezszwowa, hermetyczna linia kontrolna NACE MR0175 Linia wtrysku substancji chemicznych 316L Bezszwowa, hermetyczna linia kontrolna NACE MR0175 Linia wtrysku substancji chemicznych 316L Bezszwowa, hermetyczna linia kontrolna

Duży Obraz :  NACE MR0175 Linia wtrysku substancji chemicznych 316L Bezszwowa, hermetyczna linia kontrolna

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Meilong Tube
Orzecznictwo: ISO9001 : 2015
Numer modelu: 3/8 '' śr. zewn. x 0,049'' WT
Zapłata:
Minimalne zamówienie: 1000 metrów
Szczegóły pakowania: Poziomo nawinięte na szpule/bębny i zapakowane w drewniane skrzynie
Czas dostawy: 7 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 100 ton metrycznych miesięcznie (w tym rury stalowe duplex staubkess, rury ze stopu niklu)

NACE MR0175 Linia wtrysku substancji chemicznych 316L Bezszwowa, hermetyczna linia kontrolna

Opis
Norma rurowa: ASTM A269 Materiał: Stal nierdzewna 316L
UNS: S31603 Stan: Wyżarzone
Typ rurki: Bezszwowe i przerysowane Norma przemysłowa: NACE MR0175 / ISO15156
Powierzchnia: Bardzo czyste i jasne Funkcja: Ekstremalnie wysokie ciśnienie rozrywające
Rozmiar: Wąskie tolerancje wymiarowe test: 100% długości jest testowane hydraulicznie
Podkreślić:

NACE MR0175 Linia wtrysku chemicznego

,

Linia wtrysku chemicznego 316L

,

Bezszwowa zamknięta linia kontrolna

NACE MR0175 Bezszwowe rurki kapilarne ze stali nierdzewnej 316L do wtrysku środków chemicznych



Meilong Tube produkuje wysokiej jakości rury zwijane bez szwu i przeciągane, zespawane ze szwem i przeciągane, wykonane z odpornej na korozję stali nierdzewnej austenitycznej, stali duplex, superduplex i stopów niklu.100% produktów znajduje zastosowanie jako przewody sterowania mocą hydrauliczną, przewody wtrysku środków chemicznych, przewody ze stopów w przewodach i przewody oprzyrządowania w inżynierii eksploatacyjnej w przemyśle naftowym i gazowym.



Rurki zwijane są dostępne w rozmiarach od średnicy zewnętrznej 0,125 cala (3,175 milimetra) do 1 cala (25,4 milimetra).Grubość ścianki wynosi do 0,083 cala (2,108 milimetra).Dostępne są długości do 20 000 metrów (65 600 stóp) umożliwiające ekonomiczną produkcję pępowiny.Więcej rozmiarów w tym zakresie można dostosować do produkcji i dostawy w celu spełnienia specjalnych wymagań.



Właściwości linii wtrysku chemicznego stali nierdzewnej 316L



Przebite (bezszwowe) i pływające wewnętrzne rurki z przerysowanym korkiem.Dostarczane w stanie wyżarzonym

Długość ciągła bez joi orbitalnegobez spoin



Stop UNS OD WT Ciśnienie robocze Ciśnienie rozrywające Zmniejszenie ciśnienia Ciśnienie próbne
cal cal cal psi psi psi psi
Stal nierdzewna 316L S31603 1/8 0,125 0,028 9931 40922 9525 11600
Stal nierdzewna 316L S31603 1/8 0,125 0,035 12640 52042 11056 15225
Stal nierdzewna 316L S31603 1/4 0,250 0,035 5939 24 474 6621 7250
Stal nierdzewna 316L S31603 1/4 0,250 0,049 8572 35 322 8632 10150
Stal nierdzewna 316L S31603 1/4 0,250 0,065 11694 48166 10562 13775
Stal nierdzewna 316L S31603 3/8 0,375 0,035 3818 15731 4659 4350
Stal nierdzewna 316L S31603 3/8 0,375 0,049 5483 22575 6222 6525
Stal nierdzewna 316L S31603 3/8 0,375 0,065 7517 30951 7865 8700
Stal nierdzewna 316L S31603 3/8 0,375 0,083 9808 40 372 9551 11600
Stal nierdzewna 316L S31603 1/2 0,500 0,049 4003 16 480 4835 5075
Stal nierdzewna 316L S31603 1/2 0,500 0,065 5461 22512 6206 6525
Stal nierdzewna 316L S31603 1/2 0,500 0,083 7133 29364 7648 8700
Stal nierdzewna 316L S31603 5/8 0,625 0,049 3144 12955 3957 3625
Stal nierdzewna 316L S31603 5/8 0,625 0,065 4285 17630 5105 5075
Stal nierdzewna 316L S31603 5/8 0,625 0,083 5472 22513 6519 6525
Stal nierdzewna 316L S31603 3/4 0,750 0,049 2619 10791 3296 2900
Stal nierdzewna 316L S31603 3/4 0,750 0,065 3570 14686 4283 4350
Stal nierdzewna 316L S31603 3/4 0,750 0,083 4558 18753 5431 5800



  • Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie
  • Teoretyczne ciśnienie załamania oparte na ciśnieniu załamaniana minimalną grubość ścianki i minimalną granicę plastyczności
  • Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych

W miarę jak coraz więcej wydobycia ropy i gazu odbywa się na głębszych i trudniejszych wodach, gdzie ekstremalne warunki morskie wymagają ekstremalnego bezpieczeństwa, naszą pracą jest pomóc Ci w zastosowaniu „właściwego” materiału odpornego na korozję na zwinięte przewody pępowinowe, aby poprawić bezpieczeństwo i niezawodność Twojej pracy.To siła napędzająca nasze innowacje i ciągły rozwój.



Nadaje się do środowiska aplikacji



Powszechna odporność na wżery chlorkowe, korozję szczelinową, H2S i CO2 oraz pękanie korozyjne naprężeniowe chlorkowe (SCC).



Tolerancja wymiarowa dla linii wtrysku substancji chemicznych



ASTM A269 / ASME SA269, UNS S31603 (316L)
Rozmiar OD Tolerancja OD Tolerancja WT

1/8''≤OD<3/16'' (3,18≤OD<4,76mm)

3/16≤OD<1/2” (4,76≤OD<12,7mm)

1/2''≤OD≤1'' (12,7≤OD≤25,4mm)

+0,003'' (+0,08 mm) / -0

+0,004 cala (+0,10 mm) / -0

+0,005 cala (+0,13 mm) / -0

±10%

±10%

±10%



Standard rurki Meilong

Rozmiar OD Tolerancja OD Tolerancja WT

1/8'' ≤OD<3/16'' (3,18≤OD<4,76mm)

3/16≤OD<1/2” (4,76≤OD<12,7mm)

1/2''≤OD≤1'' (12,7≤OD≤25,4mm)

+0,003'' (+0,08 mm) / -0

+0,004 cala (+0,10 mm) / -0

+0,004 cala (+0,10 mm) / -0

±10%

±10%

±8%



Testy jakości



Prąd wirowy

Chropowatość powierzchni

Hydrostatyczny

Analiza wymiarowa

Wielkość ziarna

twardość Rockwella

Wytrzymałość

Wytrzymałość na rozciąganie

Wydłużenie

Twardość

Pozytywna identyfikacja materiału (PMI)

Badania odporności na korozję



Uszczelka

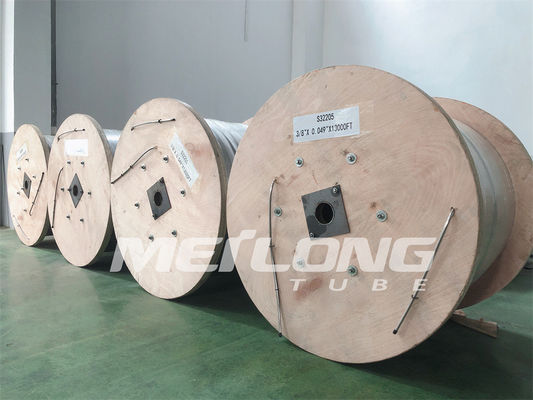

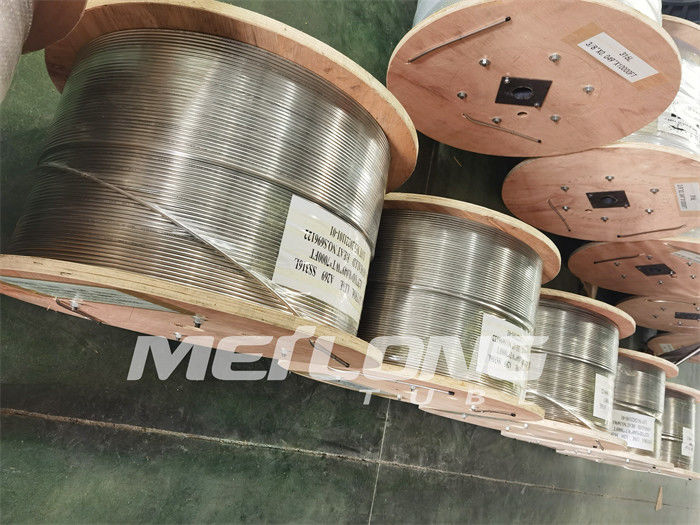

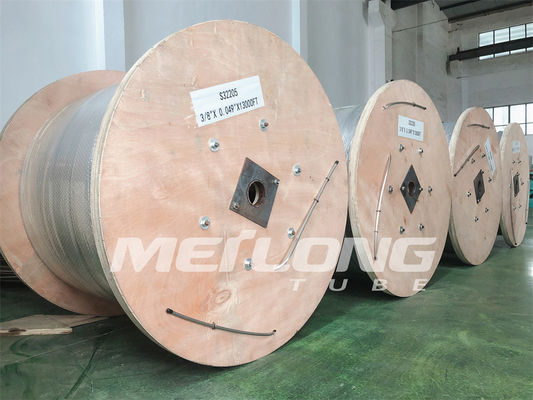

Hydrauliczna linka sterująca jest poziomo nawinięta na metalowe/drewniane bębny lub szpule.

Wszystkie bębny pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.



Schemat wtrysku



NACE MR0175 Linia wtrysku substancji chemicznych 316L Bezszwowa, hermetyczna linia kontrolna 0



Aplikacja



Rury ze stopu zwijanego kapilarnie do wtryskiwania środków chemicznych

Nieosłonięte i obudowane, zwijane rurki ze stopu hydraulicznego do podmorskich zaworów bezpieczeństwa

Struny prędkościowe, struny robocze i pępowiny z rur stalowych

Zwijane rury ze stopu geotermalnego



Dodatkowa usługa enkapsulacji



Linia wtrysku chemicznego może być hermetyzowana różnymi polimerami zgodnie z indywidualnymi wymaganiami klienta, takimi jak PVDF, FEP, TPV itp. Hermetyzacja ma na celu zapewnienie dodatkowej odporności na chemikalia, zużycie i wysoką temperaturę.



Dostępne przekroje do hermetyzacji: Okrągłe, kwadratowe, prostokątne.



NACE MR0175 Linia wtrysku substancji chemicznych 316L Bezszwowa, hermetyczna linia kontrolna 1



Materiały kapsułkujące



Skrót Nazwa ogólna Nazwa handlowa Minimalna temperatura montażu materiałów hermetyzacyjnych
ECTFE Etylen Chlorotrifluoroetylen Halar® -60°C
ETFE Etylen tetrafluoroetylen Tefzel® -60°C
FEP Fluorowany etylen-propylen Teflon® FEP -100°C
HDPE Polietylen o dużej gęstości   -40°C
PFA Perfluoroalkoksy Teflon® PFA -100°C
ROCZNIE Poliamid Nylon -40°C
PP Polipropylen   -10°C
PVDF Fluorek winylidenu Kynar® -20°C
TPO-PP Termoplastyczna poliolefina Santopren® -20°C
