Bezszwowe, zwijane przewody rurowe Duplex 2205 z testem hydrostatycznym do wtrysku substancji chemicznych do otworów w dół
Meilong Tube produkuje wysokiej jakości rury zwijane bez szwu i przeciągane, zespawane ze szwem i przeciągane, wykonane z odpornej na korozję stali nierdzewnej austenitycznej, stali duplex, superduplex i stopów niklu.100% produktów znajduje zastosowanie jako przewody sterowania mocą hydrauliczną, przewody wtrysku środków chemicznych, przewody ze stopów w przewodach i przewody oprzyrządowania w inżynierii eksploatacyjnej w przemyśle naftowym i gazowym.
Rurki zwijane są dostępne w rozmiarach od średnicy zewnętrznej 0,125 cala (3,175 milimetra) do 1 cala (25,4 milimetra).Grubość ścianki wynosi do 0,083 cala (2,108 milimetra).Dostępne są długości do 20 000 metrów (65 600 stóp) umożliwiające ekonomiczną produkcję pępowiny.Więcej rozmiarów w tym zakresie można dostosować do produkcji i dostawy w celu spełnienia specjalnych wymagań.
Właściwości linii wtrysku chemicznego Duplex 2205
Bezszwowe i pływające wewnętrzne rurki z przerysowanym wtykiem.Dostarczane w stanie wyżarzonym
Długość ciągła bez joi orbitalnegobez spoin
| Stop |
UNS |
OD |
WT |
Ciśnienie robocze |
Ciśnienie rozrywające |
Zmniejszenie ciśnienia |
Ciśnienie próbne |
| cal |
cal |
cal |
psi |
psi |
psi |
psi |
| Dupleks 2205 |
S32205 |
1/8 |
0,125 |
0,028 |
15544 |
41704 |
15544 |
17 400 |
| Dupleks 2205 |
S32205 |
1/8 |
0,125 |
0,035 |
19430 |
52130 |
19430 |
21025 |
| Dupleks 2205 |
S32205 |
1/4 |
0,250 |
0,035 |
9715 |
26065 |
9715 |
10875 |
| Dupleks 2205 |
S32205 |
1/4 |
0,250 |
0,049 |
13631 |
31784 |
12821 |
14500 |
| Dupleks 2205 |
S32205 |
1/4 |
0,250 |
0,065 |
18076 |
40182 |
15824 |
19575 |
| Dupleks 2205 |
S32205 |
3/8 |
0,375 |
0,035 |
6492 |
22226 |
6786 |
7250 |
| Dupleks 2205 |
S32205 |
3/8 |
0,375 |
0,049 |
9082 |
25230 |
9156 |
10150 |
| Dupleks 2205 |
S32205 |
3/8 |
0,375 |
0,065 |
12056 |
29302 |
11629 |
13050 |
| Dupleks 2205 |
S32205 |
3/8 |
0,375 |
0,083 |
15382 |
34858 |
14087 |
16675 |
| Dupleks 2205 |
S32205 |
1/2 |
0,500 |
0,049 |
6815 |
22574 |
7095 |
7250 |
| Dupleks 2205 |
S32205 |
1/2 |
0,500 |
0,065 |
9038 |
25172 |
9126 |
10150 |
| Dupleks 2205 |
S32205 |
1/2 |
0,500 |
0,083 |
11540 |
28536 |
11217 |
13050 |
| Dupleks 2205 |
S32205 |
5/8 |
0,625 |
0,049 |
5446 |
21147 |
5785 |
5800 |
| Dupleks 2205 |
S32205 |
5/8 |
0,625 |
0,065 |
7213 |
23038 |
7492 |
7975 |
| Dupleks 2205 |
S32205 |
5/8 |
0,625 |
0,083 |
9229 |
31216 |
9288 |
10150 |
| Dupleks 2205 |
S32205 |
3/4 |
0,750 |
0,049 |
4534 |
20265 |
4887 |
5075 |
| Dupleks 2205 |
S32205 |
3/4 |
0,750 |
0,065 |
6020 |
21738 |
6344 |
6525 |
| Dupleks 2205 |
S32205 |
3/4 |
0,750 |
0,083 |
7684 |
23560 |
7919 |
8700 |
- Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie
- Teoretyczne ciśnienie załamania oparte na ciśnieniu załamaniana minimalną grubość ścianki i minimalną granicę plastyczności
- Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych
W miarę jak coraz więcej wydobycia ropy i gazu odbywa się na głębszych i trudniejszych wodach, gdzie ekstremalne warunki morskie wymagają ekstremalnego bezpieczeństwa, naszą pracą jest pomóc Ci w zastosowaniu „właściwego” materiału odpornego na korozję na zwinięte przewody pępowinowe, aby poprawić bezpieczeństwo i niezawodność Twojej pracy.To siła napędzająca nasze innowacje i ciągły rozwój.
Nadaje się do środowiska aplikacji
Dobra odporność na wżery chlorkowe, korozję szczelinową, H2S i CO2 oraz pękanie korozyjne naprężeniowe chlorkowe (SCC).
Tolerancja wymiarowa dla linii wtrysku substancji chemicznych
| ASTM A789 / ASME SA789, UNS S32205 |
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8''≤OD<3/16'' (3,18≤OD<4,76mm)
3/16≤OD<1/2” (4,76≤OD<12,7mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4mm)
|
+0,003'' (+0,08 mm) / -0
+0,004 cala (+0,10 mm) / -0
+0,005 cala (+0,13 mm) / -0
|
±10%
±10%
±10%
|
Standard rurki Meilong
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8'' ≤OD<3/16'' (3,18≤OD<4,76mm)
3/16≤OD<1/2” (4,76≤OD<12,7mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4mm)
|
+0,003'' (+0,08 mm) / -0
+0,004 cala (+0,10 mm) / -0
+0,004 cala (+0,10 mm) / -0
|
±10%
±10%
±8%
|
Testy jakości
|
Prąd wirowy
Chropowatość powierzchni
Hydrostatyczny
Analiza wymiarowa
Wielkość ziarna
twardość Rockwella
|
Wytrzymałość
Wytrzymałość na rozciąganie
Wydłużenie
Twardość
Pozytywna identyfikacja materiału (PMI)
Badania odporności na korozję
|
Uszczelka

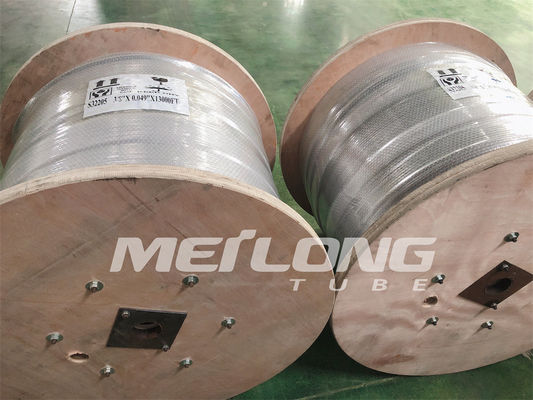

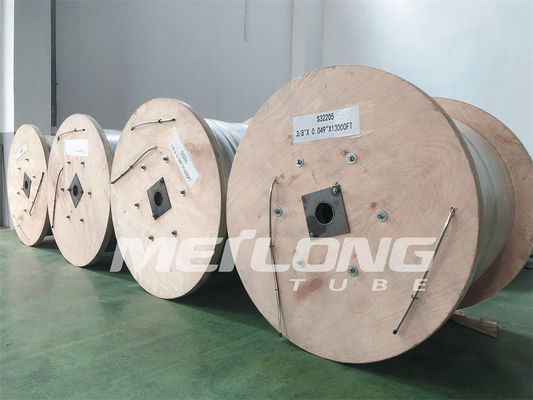

Hydrauliczna linka sterująca jest poziomo nawinięta na metalowe/drewniane bębny lub szpule.
Wszystkie bębny pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.
Schemat wtrysku
Aplikacja
Rury ze stopu zwijanego kapilarnie do wtryskiwania środków chemicznych
Nieosłonięte i obudowane, zwijane rurki ze stopu hydraulicznego do podmorskich zaworów bezpieczeństwa
Struny prędkościowe, struny robocze i pępowiny z rur stalowych
Zwijane rury ze stopu geotermalnego
Usługi dodatkowe
Linia wtrysku chemicznego może być hermetyzowana różnymi polimerami zgodnie z indywidualnymi wymaganiami klienta, takimi jak PVDF, FEP, TPV itp. Hermetyzacja ma na celu zapewnienie dodatkowej odporności na chemikalia, zużycie i wysoką temperaturę.
Dostępne przekroje do hermetyzacji: Okrągłe, kwadratowe, prostokątne.
