NACE MR0175 Bezszwowe rurki kapilarne ze stali nierdzewnej 316L do hydraulicznego przewodu sterującego
Meilong Tube produkuje wysokiej jakości rury zwijane bez szwu i przeciągane, zespawane ze szwem i przeciągane, wykonane z odpornej na korozję stali nierdzewnej austenitycznej, stali duplex, superduplex i stopów niklu.100% produktów znajduje zastosowanie jako przewody sterowania mocą hydrauliczną, przewody wtrysku środków chemicznych, przewody ze stopów w przewodach i przewody oprzyrządowania w inżynierii eksploatacyjnej w przemyśle naftowym i gazowym.
Rurki zwijane są dostępne w rozmiarach od średnicy zewnętrznej 0,125 cala (3,175 milimetra) do 1 cala (25,4 milimetra).Grubość ścianki wynosi do 0,083 cala (2,108 milimetra).Dostępne są długości do 20 000 metrów (65 600 stóp) umożliwiające ekonomiczną produkcję pępowiny.Więcej rozmiarów w tym zakresie można dostosować do produkcji i dostawy w celu spełnienia specjalnych wymagań.
Właściwości hydraulicznego przewodu sterującego ze stali nierdzewnej 316L
Przebite (bezszwowe) i pływające wewnętrzne rurki z przerysowanym korkiem.Dostarczane w stanie wyżarzonym
Długość ciągła bez joi orbitalnegobez spoin
| Stop |
UNS |
OD |
WT |
Ciśnienie robocze |
Ciśnienie rozrywające |
Zmniejszenie ciśnienia |
Ciśnienie próbne |
| cal |
cal |
cal |
psi |
psi |
psi |
psi |
| Stal nierdzewna 316L |
S31603 |
1/8 |
0,125 |
0,028 |
9931 |
40922 |
9525 |
11600 |
| Stal nierdzewna 316L |
S31603 |
1/8 |
0,125 |
0,035 |
12640 |
52042 |
11056 |
15225 |
| Stal nierdzewna 316L |
S31603 |
1/4 |
0,250 |
0,035 |
5939 |
24 474 |
6621 |
7250 |
| Stal nierdzewna 316L |
S31603 |
1/4 |
0,250 |
0,049 |
8572 |
35 322 |
8632 |
10150 |
| Stal nierdzewna 316L |
S31603 |
1/4 |
0,250 |
0,065 |
11694 |
48166 |
10562 |
13775 |
| Stal nierdzewna 316L |
S31603 |
3/8 |
0,375 |
0,035 |
3818 |
15731 |
4659 |
4350 |
| Stal nierdzewna 316L |
S31603 |
3/8 |
0,375 |
0,049 |
5483 |
22575 |
6222 |
6525 |
| Stal nierdzewna 316L |
S31603 |
3/8 |
0,375 |
0,065 |
7517 |
30951 |
7865 |
8700 |
| Stal nierdzewna 316L |
S31603 |
3/8 |
0,375 |
0,083 |
9808 |
40 372 |
9551 |
11600 |
| Stal nierdzewna 316L |
S31603 |
1/2 |
0,500 |
0,049 |
4003 |
16 480 |
4835 |
5075 |
| Stal nierdzewna 316L |
S31603 |
1/2 |
0,500 |
0,065 |
5461 |
22512 |
6206 |
6525 |
| Stal nierdzewna 316L |
S31603 |
1/2 |
0,500 |
0,083 |
7133 |
29364 |
7648 |
8700 |
| Stal nierdzewna 316L |
S31603 |
5/8 |
0,625 |
0,049 |
3144 |
12955 |
3957 |
3625 |
| Stal nierdzewna 316L |
S31603 |
5/8 |
0,625 |
0,065 |
4285 |
17630 |
5105 |
5075 |
| Stal nierdzewna 316L |
S31603 |
5/8 |
0,625 |
0,083 |
5472 |
22513 |
6519 |
6525 |
| Stal nierdzewna 316L |
S31603 |
3/4 |
0,750 |
0,049 |
2619 |
10791 |
3296 |
2900 |
| Stal nierdzewna 316L |
S31603 |
3/4 |
0,750 |
0,065 |
3570 |
14686 |
4283 |
4350 |
| Stal nierdzewna 316L |
S31603 |
3/4 |
0,750 |
0,083 |
4558 |
18753 |
5431 |
5800 |
- Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie
- Teoretyczne ciśnienie załamania oparte na ciśnieniu załamaniana minimalną grubość ścianki i minimalną granicę plastyczności
- Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych
W miarę jak coraz więcej wydobycia ropy i gazu odbywa się na głębszych i trudniejszych wodach, gdzie ekstremalne warunki morskie wymagają ekstremalnego bezpieczeństwa, naszą pracą jest pomóc Ci w zastosowaniu „właściwego” materiału odpornego na korozję na zwinięte przewody pępowinowe, aby poprawić bezpieczeństwo i niezawodność Twojej pracy.To siła napędzająca nasze innowacje i ciągły rozwój.
Nadaje się do środowiska aplikacji
Powszechna odporność na wżery chlorkowe, korozję szczelinową, H2S i CO2 oraz pękanie korozyjne naprężeniowe chlorkowe (SCC).
Tolerancja wymiarowa dla hydraulicznego przewodu sterującego
| ASTM A269 / ASME SA269, UNS S31603 (316L) |
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8''≤OD<3/16'' (3,18≤OD<4,76mm)
3/16≤OD<1/2” (4,76≤OD<12,7mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4mm)
|
+0,003'' (+0,08 mm) / -0
+0,004 cala (+0,10 mm) / -0
+0,005 cala (+0,13 mm) / -0
|
±10%
±10%
±10%
|
Standard rurki Meilong
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8'' ≤OD<3/16'' (3,18≤OD<4,76mm)
3/16≤OD<1/2” (4,76≤OD<12,7mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4mm)
|
+0,003'' (+0,08 mm) / -0
+0,004 cala (+0,10 mm) / -0
+0,004 cala (+0,10 mm) / -0
|
±10%
±10%
±8%
|
Testy jakości
|
Prąd wirowy
Chropowatość powierzchni
Hydrostatyczny
Analiza wymiarowa
Wielkość ziarna
twardość Rockwella
|
Wytrzymałość
Wytrzymałość na rozciąganie
Wydłużenie
Twardość
Pozytywna identyfikacja materiału (PMI)
Badania odporności na korozję
|
Uszczelka

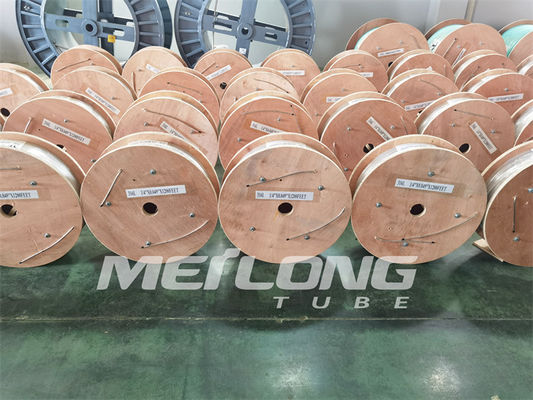

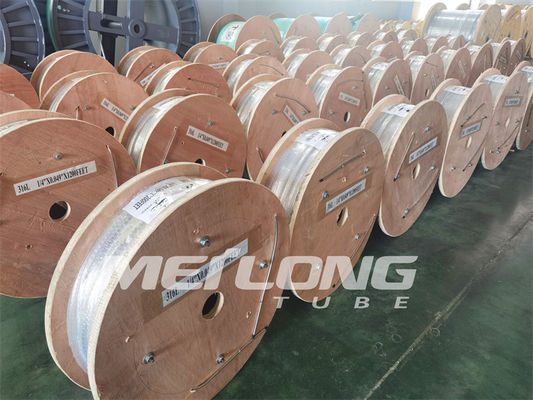

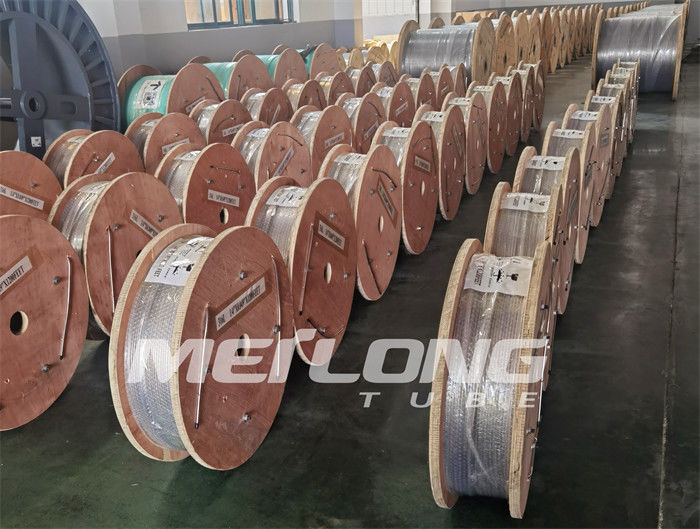

Hydrauliczna linka sterująca jest poziomo nawinięta na metalowe/drewniane bębny lub szpule.
Wszystkie bębny pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.
Schemat wtrysku
Sterowanie hydrauliczne
SCSSV jest sterowany za pomocą przewodu sterującego ¼” ze stali nierdzewnej, który jest przymocowany na zewnątrz ciągu rur odwiertu i instalowany podczas instalowania rur produkcyjnych.W zależności od ciśnienia w głowicy odwiertu, w celu utrzymania otwartego zaworu może być konieczne utrzymanie w przewodzie sterującym ciśnienia wynoszącego 10 000 psi lub więcej.
Aplikacja
Rury ze stopu zwijanego kapilarnie do wtryskiwania środków chemicznych
Nieosłonięte i obudowane, zwijane rurki ze stopu hydraulicznego do podmorskich zaworów bezpieczeństwa
Struny prędkościowe, struny robocze i pępowiny z rur stalowych
Zwijane rury ze stopu geotermalnego
Dodatkowa usługa enkapsulacji
Linia wtrysku chemicznego może być hermetyzowana różnymi polimerami zgodnie z indywidualnymi wymaganiami klienta, takimi jak PVDF, FEP, TPV itp. Hermetyzacja ma na celu zapewnienie dodatkowej odporności na chemikalia, zużycie i wysoką temperaturę.
Dostępne przekroje do hermetyzacji: Okrągłe, kwadratowe, prostokątne.
Materiały kapsułkujące
| Skrót |
Nazwa ogólna |
Nazwa handlowa |
Minimalna temperatura montażu materiałów hermetyzacyjnych |
| ECTFE |
Etylen Chlorotrifluoroetylen |
Halar® |
-60°C |
| ETFE |
Etylen tetrafluoroetylen |
Tefzel® |
-60°C |
| FEP |
Fluorowany etylen-propylen |
Teflon® FEP |
-100°C |
| HDPE |
Polietylen o dużej gęstości |
|
-40°C |
| PFA |
Perfluoroalkoksy |
Teflon® PFA |
-100°C |
| ROCZNIE |
Poliamid |
Nylon |
-40°C |
| PP |
Polipropylen |
|
-10°C |
| PVDF |
Fluorek winylidenu |
Kynar® |
-20°C |
| TPO-PP |
Termoplastyczna poliolefina |
Santopren® |
-20°C |
