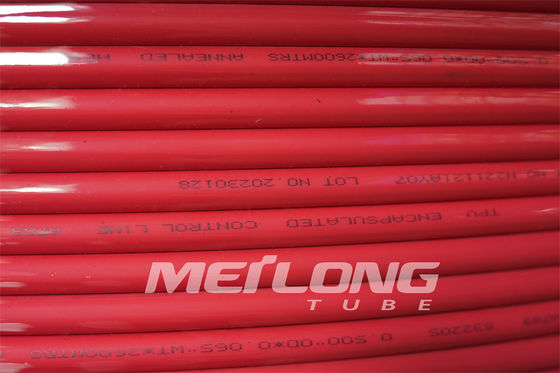

Testowana hydrostatycznie, kapsułkowana linia do wtrysku środków chemicznych TPV, płaska do otworów dolnych
Meilong Tube produkuje wysokiej jakości rury zwijane bez szwu i przeciągane, zespawane ze szwem i przeciągane, wykonane z odpornej na korozję stali nierdzewnej austenitycznej, stali duplex, superduplex i stopów niklu.100% produktów znajduje zastosowanie jako przewody sterowania mocą hydrauliczną, przewody wtrysku środków chemicznych, przewody ze stopów w przewodach i przewody oprzyrządowania w inżynierii eksploatacyjnej w przemyśle naftowym i gazowym.
Rurki zwijane są dostępne w rozmiarach od średnicy zewnętrznej 0,125 cala (3,175 milimetra) do 1 cala (25,4 milimetra).Grubość ścianki wynosi do 0,083 cala (2,108 milimetra).Dostępne są długości do 20 000 metrów (65 600 stóp) umożliwiające ekonomiczną produkcję pępowiny.Więcej rozmiarów w tym zakresie można dostosować do produkcji i dostawy w celu spełnienia specjalnych wymagań.
Właściwości linii wtrysku chemicznego stali nierdzewnej 316L
Spawane i pływające wewnętrzne rurki przeciągane z wtyczką.Dostarczane w stanie wyżarzonym
Długość ciągła bez spawów orbitalnych
| Stop |
UNS |
OD |
WT |
Ciśnienie robocze |
Ciśnienie rozrywające |
Zmniejszenie ciśnienia |
Ciśnienie próbne |
| cal |
cal |
cal |
psi |
psi |
psi |
psi |
| Stal nierdzewna 316L |
S31603 |
1/8 |
0,125 |
0,028 |
9931 |
40922 |
9525 |
11600 |
| Stal nierdzewna 316L |
S31603 |
1/8 |
0,125 |
0,035 |
12640 |
52042 |
11056 |
15225 |
| Stal nierdzewna 316L |
S31603 |
1/4 |
0,250 |
0,035 |
5939 |
24 474 |
6621 |
7250 |
| Stal nierdzewna 316L |
S31603 |
1/4 |
0,250 |
0,049 |
8572 |
35 322 |
8632 |
10150 |
| Stal nierdzewna 316L |
S31603 |
1/4 |
0,250 |
0,065 |
11694 |
48166 |
10562 |
13775 |
| Stal nierdzewna 316L |
S31603 |
3/8 |
0,375 |
0,035 |
3818 |
15731 |
4659 |
4350 |
| Stal nierdzewna 316L |
S31603 |
3/8 |
0,375 |
0,049 |
5483 |
22575 |
6222 |
6525 |
| Stal nierdzewna 316L |
S31603 |
3/8 |
0,375 |
0,065 |
7517 |
30951 |
7865 |
8700 |
| Stal nierdzewna 316L |
S31603 |
3/8 |
0,375 |
0,083 |
9808 |
40 372 |
9551 |
11600 |
| Stal nierdzewna 316L |
S31603 |
1/2 |
0,500 |
0,049 |
4003 |
16 480 |
4835 |
5075 |
| Stal nierdzewna 316L |
S31603 |
1/2 |
0,500 |
0,065 |
5461 |
22512 |
6206 |
6525 |
| Stal nierdzewna 316L |
S31603 |
1/2 |
0,500 |
0,083 |
7133 |
29364 |
7648 |
8700 |
| Stal nierdzewna 316L |
S31603 |
5/8 |
0,625 |
0,049 |
3144 |
12955 |
3957 |
3625 |
| Stal nierdzewna 316L |
S31603 |
5/8 |
0,625 |
0,065 |
4285 |
17630 |
5105 |
5075 |
| Stal nierdzewna 316L |
S31603 |
5/8 |
0,625 |
0,083 |
5472 |
22513 |
6519 |
6525 |
| Stal nierdzewna 316L |
S31603 |
3/4 |
0,750 |
0,049 |
2619 |
10791 |
3296 |
2900 |
| Stal nierdzewna 316L |
S31603 |
3/4 |
0,750 |
0,065 |
3570 |
14686 |
4283 |
4350 |
| Stal nierdzewna 316L |
S31603 |
3/4 |
0,750 |
0,083 |
4558 |
18753 |
5431 |
5800
|
- Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie
- Teoretyczne ciśnienie załamania w oparciu o minimalną grubość ścianki i minimalną granicę plastyczności
- Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych
W miarę jak coraz więcej wydobycia ropy i gazu odbywa się na głębszych i trudniejszych wodach, gdzie ekstremalne warunki morskie wymagają ekstremalnego bezpieczeństwa, naszą pracą jest pomóc Ci w zastosowaniu „właściwego” materiału odpornego na korozję na zwinięte przewody pępowinowe, aby poprawić bezpieczeństwo i niezawodność Twojej pracy.To siła napędzająca nasze innowacje i ciągły rozwój.
Opis kapsułkowania
Hermetyzacja to tworzywo sztuczne wytłaczane na metalowej rurce.Hermetyzacja zapobiega uszkodzeniu metalowych rur podczas procesu produkcyjnego.Hermetyzacja zapewnia również dodatkową odporność na ścieranie i jest wymagana, jeśli zainstalowane są osłony kabli w celu zwiększenia siły trzymania na każdym złączu rur produkcyjnych.
Enkapsulacje są dostępne w szerokiej gamie konfiguracji z opcjami enkapsulacji jednoprzebiegowej i enkapsulacji dwuprzebiegowej dla dodatkowej ochrony.
Materiał kapsułkujący
- PP (Polipropylen) /TPR (Santopren) / PA (Nylon) / PVDF / ETFE (Tefzel) / ECTFE (Halar) / FEP / PFA / ECA 3000 / PVC
Tolerancja wymiarowa dla linii wtrysku substancji chemicznych
| ASTM A269 / ASME SA269, SS 316L (UNS S31603) |
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8''≤OD<3/16'' (3,18≤OD<4,76mm)
3/16≤OD<1/2” (4,76≤OD<12,7mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4mm)
|
+0,003'' (+0,08 mm) / -0
+0,004 cala (+0,10 mm) / -0
+0,005 cala (+0,13 mm) / -0
|
±10%
±10%
±10%
|
Standard rurki Meilong
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8'' ≤OD<3/16'' (3,18≤OD<4,76mm)
3/16≤OD<1/2” (4,76≤OD<12,7mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4mm)
|
+0,003'' (+0,08 mm) / -0
+0,004 cala (+0,10 mm) / -0
+0,004 cala (+0,10 mm) / -0
|
±10%
±10%
±8%
|
Testy jakości
|
Prąd wirowy
Chropowatość powierzchni
Hydrostatyczny
Analiza wymiarowa
Wielkość ziarna
twardość Rockwella
|
Wytrzymałość
Wytrzymałość na rozciąganie
Wydłużenie
Twardość
Pozytywna identyfikacja materiału (PMI)
Badania odporności na korozję
|
Cechy kapsułkowanej płaskiej linii do wtrysku substancji chemicznych
- Maksymalizuj ochronę linii odwiertu
- Zwiększa odporność na zgniatanie podczas montażu
- Chronić przewód sterujący przed ścieraniem i ściskaniem
- Wyeliminuj długotrwałe uszkodzenia spowodowane korozją naprężeniową przewodu sterującego
- Popraw profil mocowania
- Pojedyncza lub wielokrotna enkapsulacja dla łatwości obsługi i dodatkowej ochrony
Uszczelka

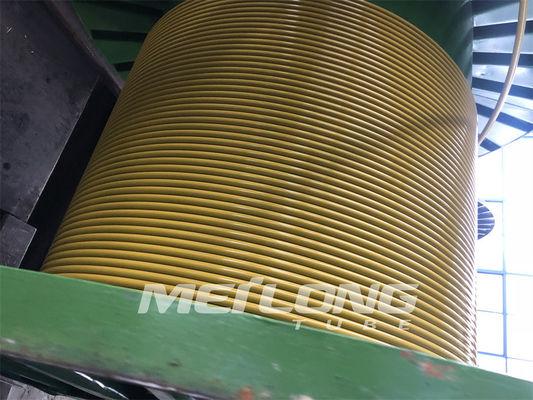

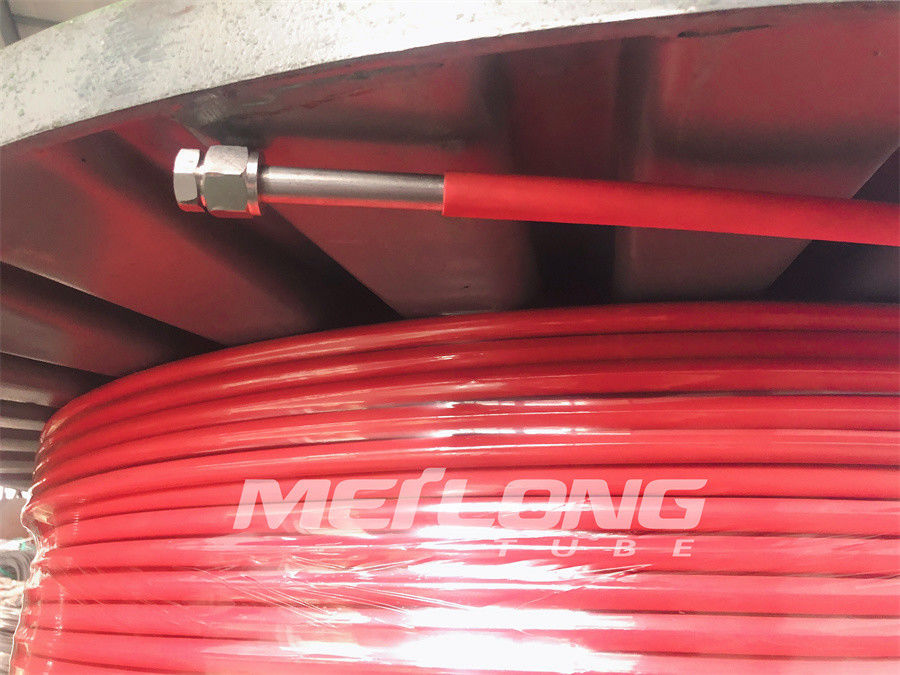

Hydrauliczny przewód sterujący jest płasko nawinięty na metal / bębny lub szpule.
Wszystkie bębny pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.
Profile hermetyzacji pojedynczych i wielokrotnych linii wtryskowych
Sekcja okrągła
| Rurka OD 1/4'' |
Średnica 0,433 cala (11,0 mm) |
| Rurka o średnicy zewnętrznej 3/8 cala |
Średnica 0,535 cala (13,6 mm) |
| Rurka o średnicy zewnętrznej 1/2 cala |
Średnica 0,660 cala (16,8 mm) |
Sekcja kwadratowa
| Rurka OD 1/4'' |
0,433 cala x 0,433 cala (11,0 mm x 11,0 mm) |
| Rurka o średnicy zewnętrznej 3/8 cala |
0,535 cala x 0,535 cala (13,6 mm x 13,6 mm) |
| Rurka o średnicy zewnętrznej 1/2 cala |
0,660 cala x 0,660 cala (16,8 mm x 16,8 mm) |
Przekrój prostokątny
| Przewód OD 1/4'' x 1 |
0,710 cala x 0,410 cala (18,0 mm x 10,4 mm) |
| Przewód OD 1/4'' x 2 |
0,990 cala x 0,410 cala (25,1 mm x 10,4 mm) |
| Przewód OD 1/2'' x 2 |
1,220 cala x 0,669 cala (31,0 mm x 17,0 mm) |
| Przewód OD 1/2'' x 3 |
1,772 cala x 0,669 cala (45,0 mm x 17,0 mm) |
Inne rozmiary na zamówienie
Dostępne gatunki stopów do wewnętrznej enkapsulacji przewodów linii sterującej
| austenityczny: |
316L |
| Dupleks: |
S31803/S32205
S32750
|
| Stop niklu: |
N08825
N06625
|
Cechy materiałów kapsułkujących
| Polipropylen |
-25°C do 150°C |
Dobra odporność na solanki |
|
Santopren,
TPV
|
-30°C do 150°C |
Dobra odporność na solanki |
|
Nylon 11, Rilsan 11
|
-60°C do 135°C |
Dobra odporność na węglowodory, dobra odporność na ścieranie |
| PVDF |
-30°C do 150°C |
Dobra odporność na solanki i węglowodory, dobra odporność na ścieranie |
| FEP |
-110°C do 200°C |
Dobra odporność na solanki i węglowodory |
Aplikacja
- Rurki ze stopu zwiniętego kapilarnie do wtryskiwania środków chemicznych
- Nieosłonięte i obudowane, zwijane rurki ze stopu hydraulicznego przewodu sterującego do podmorskich zaworów bezpieczeństwa
- Struny Velocity, struny robocze i pępowiny z rur stalowych
- Zwijane rury ze stopu geotermalnego
