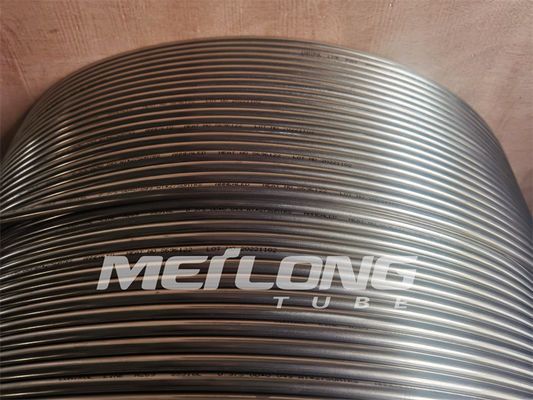

1/4 '' OD x 0,065 '' WT Przewód hydrauliczny z rurką kapilarną bez spoin orbitalnych
Meilong Tube dostarcza całą gamę produktów dla sektora naftowego i gazowego i jest to jeden z naszych najważniejszych rynków.Nasze wysokowydajne przewody hydrauliczne można z powodzeniem stosować w najbardziej agresywnych warunkach podmorskich i odwiertowych, dzięki naszemu udokumentowanemu doświadczeniu w spełnianiu rygorystycznych wymagań jakościowych w przemyśle naftowym, gazowym i energii geotermalnej.
Udoskonalanie technologii rozszerzyło zakres sposobów eksploatacji złóż ropy i gazu, a projekty coraz częściej wymagają stosowania długich, ciągłych przewodów sterujących ze stali nierdzewnej.Są one wykorzystywane w różnych zastosowaniach, w tym w układach sterowania hydraulicznego, oprzyrządowaniu, wtrysku środków chemicznych, przewodach i sterowaniu linią przepływu.Meilong Tube dostarcza produkty do wszystkich tych zastosowań i nie tylko, obniżając koszty operacyjne i udoskonalając metody odzyskiwania dla naszych klientów.
Dzięki postępowi w technologii rurowych linii sterujących łączenie zaworów wiertniczych i systemów wtrysku substancji chemicznych ze studniami zdalnymi i satelitarnymi jest obecnie tańsze i łatwiejsze, zarówno w przypadku stacjonarnych, jak i pływających platform centralnych.Oferujemy węże zwijane do przewodów sterujących ze stali nierdzewnej i stopów niklu.
Możliwości testowania jakości linii hydraulicznej
Monitorujemy jakość produktów poprzez rygorystyczny proces kontroli i testów przeprowadzany przez nasz zespół wysoko wykwalifikowanych specjalistów.Bogate szkolenie i doświadczenie członków Meilong Tube obejmuje:
|
Chemiczny
Korozja
Wymiarowy
Prąd wirowy
Wydłużenie
|
Migotać
Spłaszczyć
Wielkość ziarna
Twardość
Hydrostatyczny
|
Metalurgiczny
Pozytywna identyfikacja materiału (PMI)
Chropowatość powierzchni
Rozciągający
Dawać
|
Cechy przewodów hydraulicznych
Wąskie tolerancje wymiarowe
Znacznie ulepszone właściwości mechaniczne
Doskonałe wykończenie powierzchni
Wysoka czystość powierzchni wewnętrznej
Kontrolowana owalność, ekscentryczność
Typowy rozmiar przewodów hydraulicznych
Zewnętrzna średnica przewodów sterujących wynosi głównie 1/4 cala (6,35 mm).
Grubość ścianek: 0,035 cala (0,89 mm), 0,049 cala (1,24 mm), 0,065 cala (1,65 mm)
Rurki przewodów sterujących są dostępne w długościach od 400 stóp (122 m) do 32 808 stóp (10 000 m).Brak spawów orbitalnych.
Inne specyfikacje (od 1/8” do 3/4”) są dostępne na żądanie.
| Rozmiar imperialny |
Rozmiar metryczny |
|
OD
cal
|
WT
cal
|
OD
mm
|
WT
mm
|
| 1/8 (0,125) |
0,028 |
3.18 |
0,71 |
| 0,035 |
3.18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4,76 |
0,71 |
| 0,035 |
4,76 |
0,89 |
| 0,049 |
4,76 |
1,24 |
| 1/4 (0,250) |
0,035 |
6.35 |
0,89 |
| 0,049 |
6.35 |
1,24 |
| 0,065 |
6.35 |
1,65 |
| 0,083 |
6.35 |
2.11 |
| 3/8 (0,375) |
0,035 |
9,53 |
0,89 |
| 0,049 |
9,53 |
1,24 |
| 0,065 |
9,53 |
1,65 |
| 0,083 |
9,53 |
2.11 |
| 1/2 (0,500) |
0,035 |
12.7 |
0,89 |
| 0,049 |
12.7 |
1,24 |
| 0,065 |
12.7 |
1,65 |
| 0,083 |
12.7 |
2.11 |
Skład chemiczny stali nierdzewnej 316L
| Węgiel |
Mangan |
Fosfor |
Siarka |
Krzem |
Nikiel |
Chrom |
Molibden |
| % |
% |
% |
% |
% |
% |
% |
% |
| maks. |
maks. |
maks. |
maks. |
maks. |
|
|
|
| 0,035 |
2.00 |
0,045 |
0,030 |
1,00 |
10,0-15,0 |
16,0-18,0 |
2.00-3.00 |
Standardowa równoważność
| Stopień |
Nr UNS |
Norma europejska |
język japoński |
| NIE |
Nazwa |
JIS |
| Stop |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
JIS G3463 |
| 316L |
S31603 |
1.4404, 1.4435 |
X2CrNiMo17-12-2 |
SUS316LTB |
Tolerancja wymiarowa przewodu hydraulicznego 316L
| ASTM A269 / ASME SA269, 316L, UNS S31603 |
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
≤1/2” (≤12,7 mm)
1/2''<OD≤1'' (12,7<OD≤25,4mm)
|
±0,005 cala (±0,13 mm)
±0,005 cala (±0,13 mm)
|
±15%
±10%
|
Standard Meilonga
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
≤1/2” (≤12,7 mm)
1/2''<OD≤1'' (12,7<OD≤25,4mm)
|
±0,004 cala (±0,10 mm)
±0,004 cala (±0,10 mm)
|
±10%
±8%
|
Masa rurki kapilarnej na metr (kg)
Stal nierdzewna 316L (UNS S31603)
| OD |
WT |
| Frakcja |
Dziesiętny |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0442 |
0,0512 |
- |
- |
- |
| 1/4 |
0,250 |
0,1012 |
0,1225 |
0,1603 |
0,1957 |
0,2255 |
| 3/8 |
0,375 |
0,1580 |
0,1936 |
0,2598 |
0,3278 |
0,3944 |
| 1/2 |
0,500 |
0,2150 |
0,2647 |
0,3595 |
0,4600 |
0,5631 |
| 5/8 |
0,625 |
0,2720 |
0,3360 |
0,4592 |
0,5923 |
0,7319 |
| 3/4 |
0,750 |
0,3289 |
0,4072 |
0,5588 |
0,7244 |
0,9006 |
Proces i pakowanie linii hydraulicznej
Bez szwu: przebijany, przeciągany, wyżarzany (proces cyrkulacji wieloprzebiegowej)
Spawane: spawane wzdłużnie (TIG lub wiązką lasera), przeciągane, wyżarzane (proces cyrkulacji wieloprzejściowej)

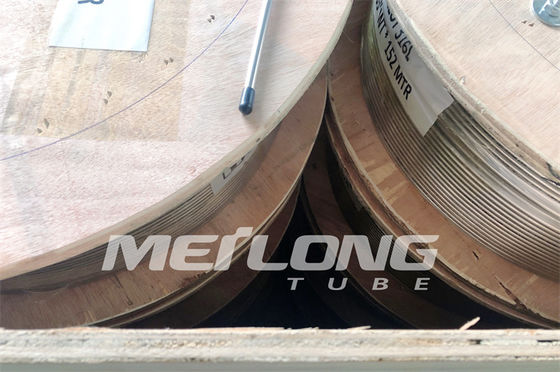

Pakowanie: Rurki są poziomo nawinięte na metalowe/drewniane bębny lub szpule.

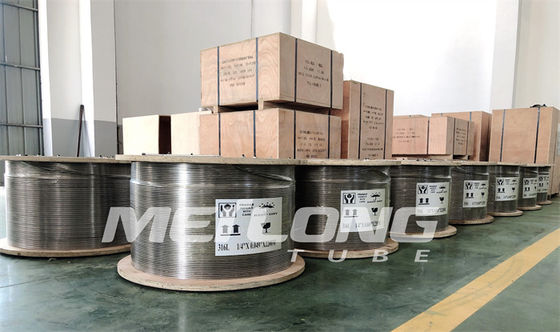

Wszystkie bębny lub szpule pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.
