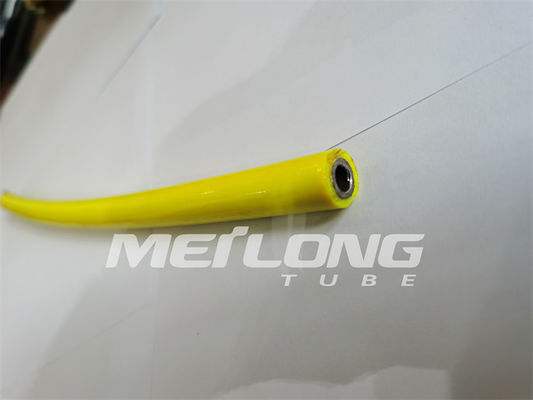

UNS S32750 Kapsułkowana linia kontrolna Super Duplex 2507 Rilsan Nylon

UNS S32750 Super Duplex 2507 Rilsan Nylon 11 Zamknięta linia sterująca 3/8 '' OD x 0,065 '' WT

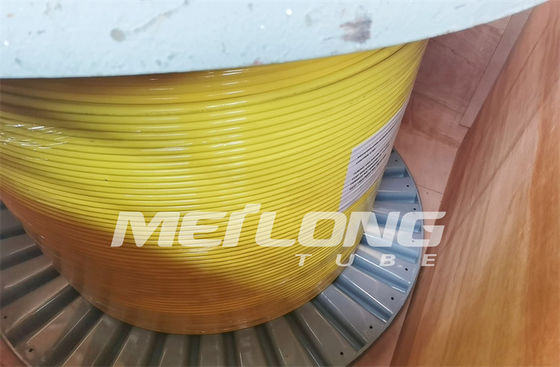

Meilong Tube produkuje spawane lub bezszwowe hydrauliczne przewody sterujące do zastosowań podpowierzchniowych.Hydrauliczny przewód sterujący jest dostępny głównie w pięciu materiałach, o różnych grubościach ścianek i szerokim zakresie ciśnień roboczych.Żyłka dostarczana jest na szpulach o określonej długości.Na żądanie jest poddawany próbie hydraulicznej pod ciśnieniem, oczyszczany azotem lub czystym olejem i uszczelniany na obu końcach przed wysyłką.

Spawany hydrauliczny przewód sterujący jest wtyczką pływającą narysowaną zgodnie ze specyfikacjami ASTM i jest dostępny w dowolnej długości.Rodzaje materiałów na hydrauliczne przewody sterujące obejmują stal nierdzewną TP316L, która nadaje się do środowisk średnio korozyjnych, stal nierdzewna Duplex 2205, stal nierdzewna Super Duplex 2507, stop niklu Incoloy 825 i Inconel 625 nadają się do środowisk silnie korozyjnych oraz wysokich ciśnień i temperatur roboczych .Płyny układu sterującego muszą być kompatybilne ze środowiskiem i temperaturą roboczą przewodu sterującego.

Na życzenie dostępna jest również hermetyzacja przewodu sterującego, aby zapewnić dodatkową odporność na zgniatanie i ścieranie podczas instalacji.Materiał kapsułkujący powinien być dobrany pod kątem zgodności z płynami ze studni i wymaganiami temperaturowymi.

Hermetyzacja elementów odwiertu, takich jak hydrauliczne przewody sterujące, hermetyzacja jednoprzewodowa, hermetyzacja dwuliniowa (FLATPACK), hermetyzacja potrójna (FLATPACK) stała się powszechna w zastosowaniach odwiertowych.Nakładanie plastiku zapewnia szereg korzyści, które pomagają zapewnić pomyślne zakończenie.

Hermetyzacja zapewnia warstwę ochronną, która chroni żyłki przed zarysowaniem, wgnieceniem i ewentualnym zmiażdżeniem podczas pracy w otworze.

Hermetyzacja kilku komponentów (Flat Pack) zapewnia konsolidację, która pomoże zredukować sprzęt i personel potrzebny do wdrożenia wielu pojedynczych komponentów.W wielu przypadkach płaski zestaw jest obowiązkowy, ponieważ przestrzeń na zestaw może być ograniczona.

Hermetyzacja zapobiega kontaktowi metalu z metalem.

Hermetyzacja może zapewnić ochronę znajdujących się pod spodem elementów znajdujących się w odwiercie, np. linii, które mogą przebiegać przez powierzchnię piasku lub ewentualnie stykać się z dużą ilością gazu.

BEZ SPAWÓW ORBITALNYCH dla zamkniętych przewodów kontrolnych Rilsan Nylon 11

Hydrauliczne Linie Sterujące w zależności od długości zastosowania poddawane są surowcom.Spoiny orbitalne stały się niepotrzebne w naszej branży, a wykończenia są często większe niż standardowa wydajność cewki produkowanej w walcowni.W naszej produkcji rur ze szwem spawanym wykorzystujemy spawarki wolframowe w gazie obojętnym (TIG) i spawarki laserowe.Proces ten zapewnia operatorowi narzędzia umożliwiające wykonanie powtarzalnej spoiny o wysokiej jakości.Nasz obecny sprzęt wraz z maszynami do ciągnienia na zimno pozwala nam produkować zakresy średnic zewnętrznych 1/8” – 1” i grubości ścianek 0,028” -0,095”.Typowe stopy do wyrobów rurowych to 316L, 2205, 2507, 825, 625 i Monel 400.

Badania NDT

Przeprowadzamy różnorodne testy w celu sprawdzenia integralności naszych produktów.

Test prądu wirowego

Próba ciśnieniowa

Ciecz — różnorodne możliwości dla rur o różnych specyfikacjach.

Normy i atesty

Przewody sterujące produkowane są zgodnie z obowiązującymi normami ASTM dla każdego konkretnego materiału.

Probówki mogą być dostarczone przepłukane, napełnione i przefiltrowane zgodnie z wymaganiami klienta i zgodnie z odpowiednimi normami NAS/SAE.

Projektowanie i budowa

- Hermetyzacja dla pojedynczej linii

- Profile hermetyzacyjne dostosowane do zastosowań klienta

- Niestandardowe oznaczenie linii

- Pełna gama materiałów aplikacyjnych

Materiały do ​​kapsułkowania przewodów sterujących ze stali nierdzewnej typu duplex

5 = doskonale 1 = słabo

Cechy zamkniętej linii sterującej

Maksymalizuj ochronę linii odwiertu

Zwiększ odporność na zgniatanie podczas instalacji

Chronić przewód sterujący przed ścieraniem i ściskaniem

Wyeliminuj długotrwałe uszkodzenia spowodowane korozją naprężeniową przewodu sterującego

Popraw profil mocowania

Pojedyncza lub wielokrotna enkapsulacja zapewniająca łatwość obsługi i dodatkową ochronę

Dostępne gatunki stopów do wewnętrznej enkapsulacji przewodów linii sterującej

Standardowe profile hermetyzacji

Okrągła, pojedyncza linia	Przedmiot	Wymiary standardowe
	Linia OD 1/8 cala	Średnica 0,250 cala (6,35 mm)
	Linia OD 1/4 cala	Średnica 0,433 cala (11,0 mm)
	Linia OD 3/8 cala	Średnica 0,535 cala (13,6 mm)
	Linia OD 1/2 cala	Średnica 0,660 cala (16,8 mm)

Kwadrat, pojedyncza linia	Przedmiot	Wymiary standardowe
	Linia OD 1/8 cala	0,250 cala x 0,250 cala (6,35 mm x 6,35 mm)
	Linia OD 1/4 cala	0,433 cala x 0,433 cala (11,0 mm x 11,0 mm)
	Linia OD 3/8 cala	0,535 cala x 0,535 cala (13,6 mm x 13,6 mm)
	Linia OD 1/2 cala	0,660 cala x 0,660 cala (16,8 mm x 16,8 mm)

Prostokątny, 2 linie	Przedmiot	Wymiary standardowe
	Linia OD 1/4 cala	Szerokość: 0,710 cala (18,0 mm) Wysokość: 0,410 cala (10,4 mm)

Prostokątny, 3 linie	Przedmiot	Wymiary standardowe
	Linia OD 1/4 cala	Szerokość: 0,990 cala (25,1 mm) Wysokość: 0,410 cala (10,4 mm)

Właściwości rurek sterujących ze stali nierdzewnej Super Duplex 2507

Rury ze spawanymi szwami i pływającymi, ponownie ciągnionymi rurami wewnętrznymi.Dostarczane w stanie wyżarzonym

Długość ciągła bez spawów orbitalnych

Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie

Teoretyczne ciśnienie załamania w oparciu o minimalną grubość ścianki i minimalną granicę plastyczności

Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych
