ASTM B704 Incoloy 825 Rurki kapilarne hydraulicznej linii sterującej o wysokiej wytrzymałości na rozciąganie
Spawane i przeciągane przewody sterujące są preferowaną konstrukcją w przypadku przewodów sterujących stosowanych w odwiertach ropy i gazu.Nasze spawane przewody sterujące są używane w SCSSV, wtrysku środków chemicznych, zaawansowanych wykończeniach studni i zastosowaniach mierników.W naszej ofercie znajdują się różne linie sterujące.(spawanie TIG lub spawanie laserowe, ciągnione z pływającym korkiem i linie z ulepszeniami) Różne procesy zapewniają nam możliwość dostosowania rozwiązania do wymagań klienta.
Typowy rozmiar linii sterującej
Zewnętrzna średnica przewodów sterujących wynosi głównie 1/4 cala (6,35 mm).
Grubość ścianek: 0,035 cala (0,89 mm), 0,049 cala (1,24 mm), 0,065 cala (1,65 mm)
Rurki przewodów sterujących są dostępne w długościach od 400 stóp (122 m) do 32 808 stóp (10 000 m).Brak spawów orbitalnych.
Inne specyfikacje (od 1/8” do 3/4”) są dostępne na żądanie.
Produkcja precyzyjna
Meilong Tube działa w kompleksie budynków o łącznej powierzchni 20 000 metrów kwadratowych.
Każda cewka rurowa ma całkowicie ciągłą długość bez spawów orbitalnych.
Każda cewka rurowa jest testowana hydrostatycznie pod docelowym ciśnieniem.
Test może być obserwowany na miejscu przez zewnętrznych inspektorów (SGS, BV, DNV).
Możliwości kontroli jakości
|
Chemiczny
Korozja
Wymiarowy
Prąd wirowy
Wydłużenie
|
Migotać
Spłaszczyć
Wielkość ziarna
Twardość
Hydrostatyczny
|
Metalurgiczny
Pozytywna identyfikacja materiału (PMI)
Chropowatość powierzchni
Rozciągający
Dawać
|
Funkcje rurek
Wąskie tolerancje wymiarowe
Znacznie ulepszone właściwości mechaniczne
Doskonałe wykończenie powierzchni
Wysoka czystość powierzchni wewnętrznej
Kontrolowana owalność, ekscentryczność
Tolerancja wymiarowa
|
ASTM B704 / ASME SB704, Incoloy 825, UNS N08825
ASTM B751 / ASME SB751
|
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8''≤OD<5/8'' (3,18≤OD<15,88mm)
5/8≤OD≤1” (15,88≤OD≤25,4mm)
|
±0,004 cala (±0,10 mm)
±0,0075'' (±0,19mm)
|
±12,5%
±12,5%
|
Standard Meilonga
| Rozmiar OD |
Tolerancja OD |
Tolerancja WT |
|
1/8''≤OD<5/8'' (3,18≤OD<15,88mm)
5/8≤OD≤1” (15,88≤OD≤25,4mm)
|
±0,004 cala (±0,10 mm)
±0,004 cala (±0,10 mm)
|
±10%
±8%
|
Obróbka cieplna
Rury są poddawane obróbce cieplnej w celu uzyskania określonych właściwości mechanicznych i odporności na korozję w piecu poza młynem w atmosferze redukującej.
Opis aplikacji dla SSSV
Zawór bezpieczeństwa to zawór, który działa jako zabezpieczenie Twojego sprzętu.Zawory bezpieczeństwa mogą zapobiegać uszkodzeniom zbiorników ciśnieniowych, a nawet zapobiegać eksplozjom w zakładzie, jeśli są zainstalowane w zbiornikach ciśnieniowych.
Zawór bezpieczeństwa to rodzaj zaworu, który uruchamia się automatycznie, gdy ciśnienie po stronie wlotowej zaworu wzrasta do określonej wartości, w celu otwarcia dysku zaworu i wypuszczenia płynu.System zaworów bezpieczeństwa zaprojektowano tak, aby był niezawodny i umożliwiał odizolowanie odwiertu w przypadku awarii systemu lub uszkodzenia powierzchniowych obiektów kontroli produkcji.
W większości przypadków obowiązkowe jest posiadanie zamknięcia wszystkich studni umożliwiających naturalny przepływ na powierzchnię.Możliwość awaryjnego zamknięcia zapewni instalacja podziemnego zaworu bezpieczeństwa (SSSV).Systemy bezpieczeństwa mogą być obsługiwane w sposób niezawodny z panelu sterowania umieszczonego na powierzchni.
SCSSV jest sterowany za pomocą przewodu sterującego ¼” ze stali nierdzewnej, który jest przymocowany na zewnątrz ciągu rur odwiertu i instalowany podczas instalowania rur produkcyjnych.W zależności od ciśnienia w głowicy odwiertu, w celu utrzymania otwartego zaworu może być konieczne utrzymanie ciśnienia na przewodzie sterującym aż do 10 000 psi.
Inne aplikacje
Rury ze stopu zwijanego kapilarnie do wtryskiwania środków chemicznych
Nieosłonięte i obudowane, zwijane rurki ze stopu hydraulicznego do podmorskich zaworów bezpieczeństwa
Struny prędkościowe, struny robocze i pępowiny z rur stalowych
Zwijane rury ze stopu geotermalnego
Stopy do przewodów kontrolnych
| austenityczny: |
316L |
ASTM A-269 |
| Dupleks: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Stop niklu: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
Skład chemiczny rurek kapilarnych Incoloy 825 Control Line
| Nikiel |
Chrom |
Żelazo |
Molibden |
Węgiel |
Mangan |
Krzem |
Siarka |
Aluminium |
Tytan |
Miedź |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
min. |
|
maks. |
maks. |
maks. |
maks. |
maks. |
|
|
| 38,0-46,0 |
19,5-23,5 |
22.0 |
2,5-3,5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0,6-1,2 |
1,5-3,0 |
Stop Incoloy 825 jest stopem niklowo-żelazowo-chromowym z dodatkami molibdenu i miedzi.
Waga przewodu sterującego Incoloy 825 na metr (kg)
Incoloy 825 (UNS N08825)
| OD |
WT |
| Frakcja |
Dziesiętny |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Właściwości rurek kapilarnych Incoloy 825
Spawane i pływające wewnętrzne rurki przeciągane z wtyczką.Dostarczane w stanie wyżarzonym
Długość ciągła bez spawów orbitalnych
| Stop |
UNS |
OD |
WT |
Ciśnienie robocze |
Ciśnienie rozrywające |
Zmniejszenie ciśnienia |
Ciśnienie próbne |
| cal |
cal |
cal |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12389 |
45914 |
11266 |
14500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15 486 |
57 392 |
14083 |
17 400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7281 |
26 992 |
8427 |
8700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10518 |
38957 |
10979 |
11600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14335 |
53127 |
13445 |
16675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4683 |
17347 |
5918 |
5075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6720 |
24903 |
7919 |
7250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9214 |
34142 |
10022 |
10150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12018 |
44526 |
12174 |
13775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4912 |
18173 |
6164 |
5800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6701 |
24831 |
7905 |
7250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8740 |
32382 |
9736 |
10150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3930 |
14538 |
4931 |
4350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5361 |
19865 |
6324 |
5800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6846 |
25 367 |
8076 |
7975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3273 |
12110 |
4108 |
3625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4466 |
16547 |
5268 |
5075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5703 |
21131 |
6727 |
6525 |
* Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie
* Teoretyczne ciśnienie załamania w oparciu o minimalną grubość ścianki i minimalną granicę plastyczności
* Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych
Proces rurowania i pakowanie
Bezszwowe - przebijane, przeciągane, wyżarzane (proces cyrkulacji wieloprzebiegowej)
Spawane - spawane wzdłużnie, przeciągane, wyżarzane (proces cyrkulacji wieloprzebiegowej)

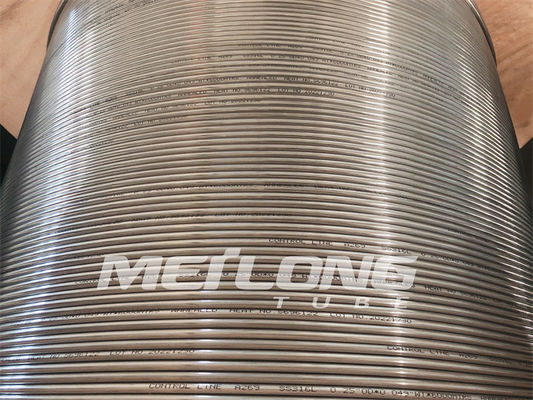

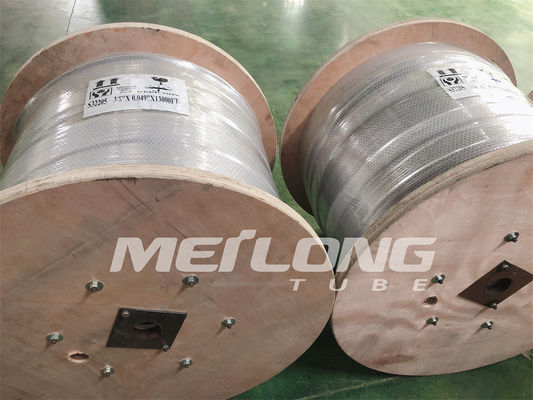

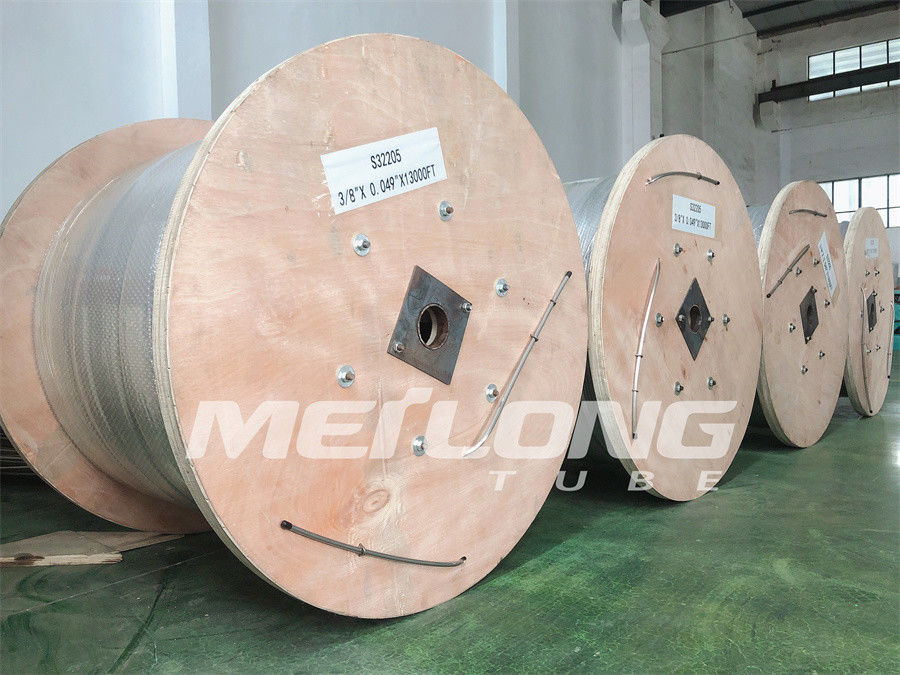

Pakowanie - Rurki są poziomo nawinięte na metalowe/drewniane bębny lub szpule.
Wszystkie bębny lub szpule pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.
