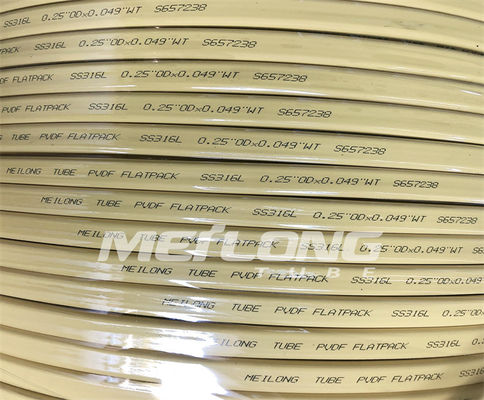

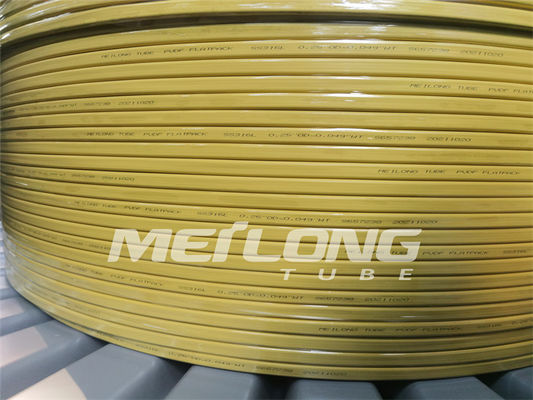

Incoloy 825 SS Rurki kapilarne Hydrauliczna linia sterująca Flatpack z wieloma liniami

Incoloy 825 Hydrauliczna linia sterująca Flatpack z wieloma liniami do pól naftowych i gazowych

MEILONG oferuje hermetyzację przewodów sterujących w celu zapewnienia zwiększonej trwałości, a także odporności chemicznej i korozyjnej, aby spełnić specjalistyczne wymagania każdego projektu. Oferujemy różne typy hermetyzacji, takie jak: HDPE (polietylen o dużej gęstości), santopren, PVC (polichlorek winylu), Haylar i PVDF (polifluorek winylidenu).

Spawany hydrauliczny przewód sterujący jest wtyczką pływającą narysowaną zgodnie ze specyfikacjami ASTM i jest dostępny w dowolnej długości.Rodzaje materiałów na hydrauliczne przewody sterujące obejmują stal nierdzewną TP316L, która nadaje się do środowisk średnio korozyjnych, stal nierdzewna Duplex 2205, stal nierdzewna Super Duplex 2507, stop niklu Incoloy 825 i Inconel 625 nadają się do środowisk silnie korozyjnych oraz wysokich ciśnień i temperatur roboczych .Płyny układu sterującego muszą być kompatybilne ze środowiskiem i temperaturą roboczą przewodu sterującego.

Na życzenie dostępna jest również hermetyzacja przewodu sterującego, aby zapewnić dodatkową odporność na zgniatanie i ścieranie podczas instalacji.Materiał kapsułkujący powinien być dobrany pod kątem zgodności z płynami ze studni i wymaganiami temperaturowymi.

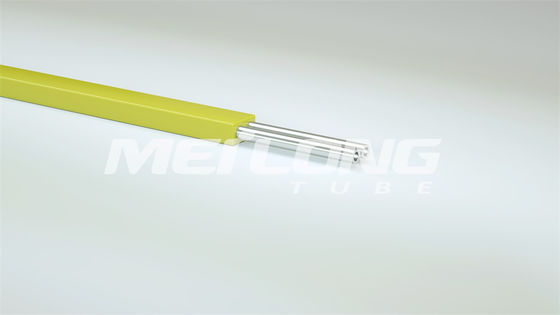

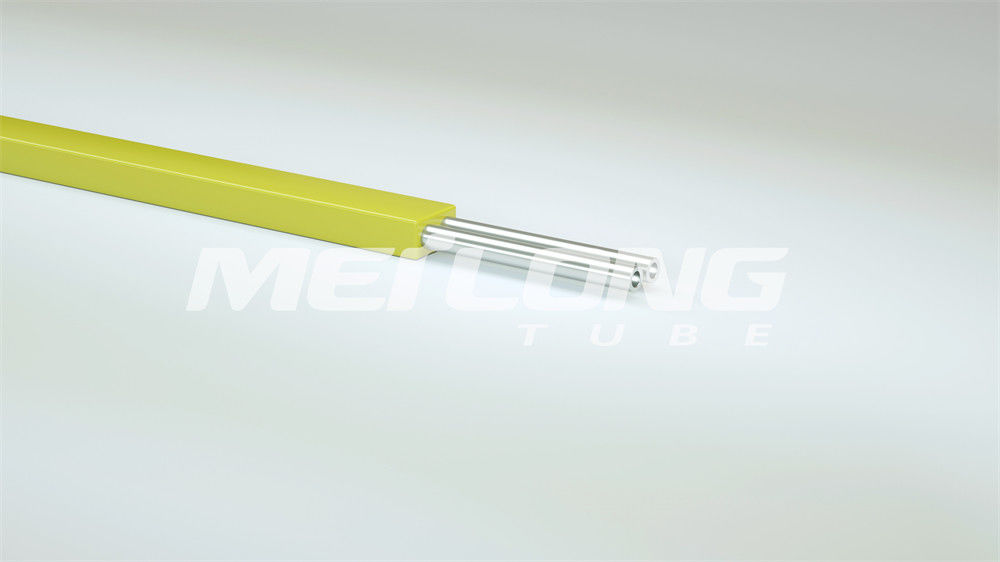

Zamknięta płaska linia kontrolna

Hermetyzacja to tworzywo sztuczne wytłaczane na metalowej rurce.Hermetyzacja zapobiega uszkodzeniu metalowych rur podczas procesu produkcyjnego.Hermetyzacja zapewnia również dodatkową odporność na ścieranie i jest wymagana, jeśli zainstalowane są osłony kabli w celu zwiększenia siły trzymania na każdym złączu rur produkcyjnych.

Enkapsulacje są dostępne w szerokiej gamie konfiguracji z opcjami enkapsulacji jednoprzebiegowej i enkapsulacji dwuprzebiegowej dla dodatkowej ochrony.

Zastosowanie Flatpacka

Flatpacki są powszechnie stosowane, gdy kilka różnych linii kończy się na mniej więcej tej samej głębokości w odwiercie.

Typowe zastosowania obejmują inteligentne systemy odwiertów, głęboko położone linie wtrysku chemikaliów z przewodem pomiarowym w odwiercie oraz linie zaworów bezpieczeństwa z płytko osadzonymi liniami wtrysku chemikaliów.W przypadku niektórych zastosowań zderzaki są również zamknięte w płaskiej obudowie, aby zapewnić dodatkową odporność na zgniatanie.

Normy i atesty

Przewody sterujące produkowane są zgodnie z obowiązującymi normami ASTM dla każdego konkretnego materiału.

Probówki mogą być dostarczone przepłukane, napełnione i przefiltrowane zgodnie z wymaganiami klienta i zgodnie z odpowiednimi normami NAS/SAE.

Jakość i testowanie

- Wyprodukowano zgodnie ze standardowymi planami kontroli i jakości

Projektowanie i budowa

- Hermetyzacja dla pojedynczej linii

- Profile hermetyzacyjne dostosowane do zastosowań klienta

- Niestandardowe oznaczenie linii

- Pełna gama materiałów aplikacyjnych

Materiały kapsułkujące

- PP (polipropylen) / TPR (santopren) / PA

(Nylon) / PVDF / ETFE (Tefzel) / ECTFE (Halar)

FEP/PFA/ECA 3000

Cechy kapsułkowanego płaskiego opakowania linii kontrolnej

Maksymalizuj ochronę linii odwiertu

Zwiększ odporność na zgniatanie podczas instalacji

Chronić przewód sterujący przed ścieraniem i ściskaniem

Wyeliminuj długotrwałe uszkodzenia spowodowane korozją naprężeniową przewodu sterującego

Popraw profil mocowania

Pojedyncza lub wielokrotna enkapsulacja zapewniająca łatwość obsługi i dodatkową ochronę

Dostępne gatunki stopów do wewnętrznej enkapsulacji przewodów linii sterującej

Materiały do ​​​​kapsułkowania:

5 = doskonałe;1 = Biedny

Standardowe profile kapsułkowania Flatpack

Okrągła, pojedyncza linia	Przedmiot	Wymiary standardowe
	Linia OD 1/8 cala	Średnica 0,250 cala (6,35 mm)
	Linia OD 1/4 cala	Średnica 0,433 cala (11,0 mm)
	Linia OD 3/8 cala	Średnica 0,535 cala (13,6 mm)
	Linia OD 1/2 cala	Średnica 0,660 cala (16,8 mm)

Kwadrat, pojedyncza linia	Przedmiot	Wymiary standardowe
	Linia OD 1/8 cala	0,250 cala x 0,250 cala (6,35 mm x 6,35 mm)
	Linia OD 1/4 cala	0,433 cala x 0,433 cala (11,0 mm x 11,0 mm)
	Linia OD 3/8 cala	0,535 cala x 0,535 cala (13,6 mm x 13,6 mm)
	Linia OD 1/2 cala	0,660 cala x 0,660 cala (16,8 mm x 16,8 mm)

Prostokątny, 2 linie	Przedmiot	Wymiary standardowe
	Linia OD 1/4 cala	Szerokość: 0,710 cala (18,0 mm) Wysokość: 0,410 cala (10,4 mm)

Prostokątny, 3 linie	Przedmiot	Wymiary standardowe
	Linia OD 1/4 cala	Szerokość: 0,990 cala (25,1 mm) Wysokość: 0,410 cala (10,4 mm)

Właściwości rurek linii sterującej w enkapsulacji

Rury ze spawanymi szwami i pływającymi, ponownie ciągnionymi rurami wewnętrznymi.Dostarczane w stanie wyżarzonym

Długość ciągła bez spawów orbitalnych

Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie

Teoretyczne ciśnienie załamania w oparciu o minimalną grubość ścianki i minimalną granicę plastyczności

Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych
