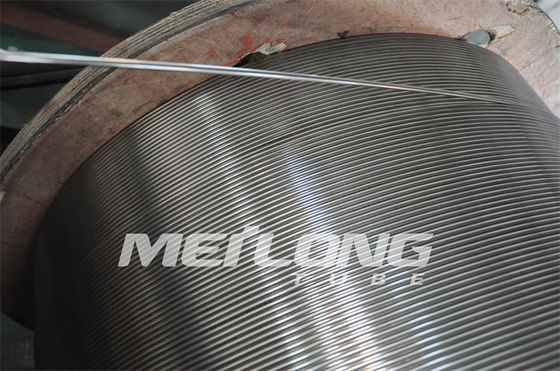

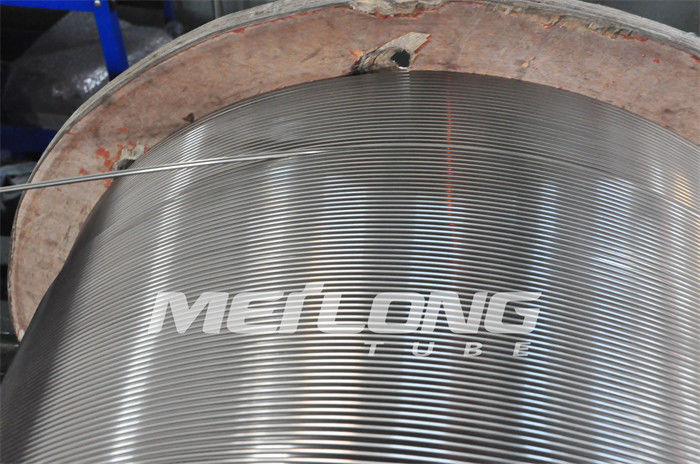

Węże zwijane ze stali nierdzewnej o wysokiej wytrzymałości na rozciąganie Hydrauliczna linia sterująca SS316L

Hydrauliczny przewód sterujący ze stali nierdzewnej wykonany z SS316L o dużej wytrzymałości na rozciąganie

Meilong Tube specjalizuje się w produkcji bezszwowych i przeciąganych, spawanych i przeciąganych hydraulicznych przewodów sterujących, które są wykonane z odpornej na korozję stali nierdzewnej austenitycznej, duplex, superduplex i stopów niklu.Rurki stosowane są jako hydrauliczne przewody sterujące i linie wtrysku substancji chemicznych, specjalnie obsługujące ropę i gaz, przemysł geotermalny.

Typowy rozmiar przewodu sterującego rurkami ze stali nierdzewnej

Średnica zewnętrzna hydraulicznych przewodów sterujących wynosi głównie 1/4 cala (6,35 mm).

Grubość ścianek: 0,035 cala (0,89 mm), 0,049 cala (1,24 mm), 0,065 cala (1,65 mm)

Rurki przewodów sterujących są dostępne w długościach od 400 stóp (122 m) do 32 808 stóp (10 000 m).Brak spawów orbitalnych.

Inne specyfikacje (od 1/8” do 3/4”) są dostępne na żądanie.

Znaczenie linii sterującej rur ze stali nierdzewnej

Każda cewka rurowa ma całkowicie ciągłą długość bez spawów orbitalnych.

Każda cewka jest testowana hydrostatycznie pod ciśnieniem co najmniej 10 150 psi.

Test może być obserwowany na miejscu przez zewnętrznych inspektorów (SGS, BV, DNV).

Inne testy to test prądu wirowego, test chemiczny, spłaszczanie, rozszerzanie, rozciąganie, plastyczność, wydłużenie, twardość dla jakości materiału.

Opis zastosowania stali nierdzewnejLinia kontrolna rurek do SSSV

Zawór bezpieczeństwa to zawór, który działa jako zabezpieczenie Twojego sprzętu.Zawory bezpieczeństwa mogą zapobiegać uszkodzeniom zbiorników ciśnieniowych, a nawet zapobiegać eksplozjom w zakładzie, jeśli są zainstalowane w zbiornikach ciśnieniowych.

Zawór bezpieczeństwa to rodzaj zaworu, który uruchamia się automatycznie, gdy ciśnienie po stronie wlotowej zaworu wzrasta do określonej wartości, w celu otwarcia dysku zaworu i wypuszczenia płynu.System zaworów bezpieczeństwa zaprojektowano tak, aby był niezawodny i umożliwiał odizolowanie odwiertu w przypadku awarii systemu lub uszkodzenia powierzchniowych obiektów kontroli produkcji.

W większości przypadków obowiązkowe jest posiadanie zamknięcia wszystkich studni umożliwiających naturalny przepływ na powierzchnię.Możliwość awaryjnego zamknięcia zapewni instalacja podziemnego zaworu bezpieczeństwa (SSSV).Systemy bezpieczeństwa mogą być obsługiwane w sposób niezawodny z panelu sterowania umieszczonego na powierzchni.

SCSSV jest sterowany za pomocą przewodu sterującego ¼” ze stali nierdzewnej, który jest przymocowany na zewnątrz ciągu rur odwiertu i instalowany podczas instalowania rur produkcyjnych.W zależności od ciśnienia w głowicy odwiertu, w celu utrzymania otwartego zaworu może być konieczne utrzymanie ciśnienia na przewodzie sterującym aż do 10 000 psi.

Inne aplikacje

Przewód sterujący rurką ze stali nierdzewnej do wtrysku substancji chemicznych

Nieosłonięte i obudowane, zwijane rurki ze stopu hydraulicznego do podmorskich zaworów bezpieczeństwa

Struny prędkościowe, struny robocze i pępowiny z rur stalowych

Zwijane rury ze stopu geotermalnego

Stopy dlaLinia kontrolna rur ze stali nierdzewnej

Linia kontrolna rur ze stali nierdzewnejCechy

Wąskie tolerancje wymiarowe

Znacznie ulepszone właściwości mechaniczne

Doskonałe wykończenie powierzchni

Wysoka czystość powierzchni wewnętrznej

Kontrolowana owalność, ekscentryczność

Skład chemiczny SS316L dlaWęże ze stali nierdzewnej

SS316L to austenityczna stal nierdzewna chromowo-niklowa z dodatkiem molibdenu i niską zawartością węgla.

Odporność na korozję

Kwasy organiczne w wysokich stężeniach i umiarkowanych temperaturach

Kwasy nieorganiczne, np. kwasy fosforowy i siarkowy, w umiarkowanych stężeniach i temperaturach.Stal może być również stosowana w kwasie siarkowym o stężeniach powyżej 90% w niskiej temperaturze.

Roztwory soli, np. siarczany, siarczki i siarczyny

Środowiska żrące

Stale austenityczne są podatne na pękanie korozyjne naprężeniowe.Może to nastąpić w temperaturach powyżej około 60°C (140°F), jeśli stal jest poddawana naprężeniom rozciągającym i jednocześnie wchodzi w kontakt z pewnymi roztworami, szczególnie tymi zawierającymi chlorki.Należy zatem unikać takich warunków świadczenia usług.Należy również wziąć pod uwagę warunki, w których instalacje są wyłączane, ponieważ powstające wówczas kondensaty mogą powodować warunki prowadzące zarówno do pękania korozyjnego naprężeniowego, jak i wżerów.

SS316L ma niską zawartość węgla, a zatem lepszą odporność na korozję międzykrystaliczną niż stale typu SS316.

Masa rur ze stali nierdzewnej na metr (kg)

Stal nierdzewna 316L (UNS S31603)

Właściwości rur ze stali nierdzewnej

Rury ze spawanymi szwami i pływającymi, ponownie ciągnionymi rurami wewnętrznymi.Dostarczane w stanie wyżarzonym

Długość ciągła bez spawów orbitalnych

Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie

Teoretyczne ciśnienie załamania w oparciu o minimalną grubość ścianki i minimalną granicę plastyczności

Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych

Proces rurowania i pakowanie

Bezszwowe - przebijane, przeciągane, wyżarzane (proces cyrkulacji wieloprzebiegowej)

Spawane - spawane wzdłużnie, przeciągane, wyżarzane (proces cyrkulacji wieloprzebiegowej)

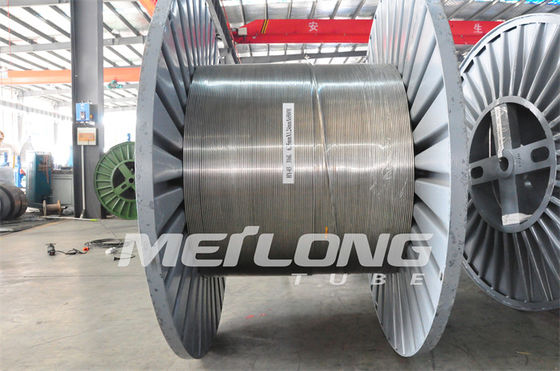

Pakowanie - Rurki są poziomo nawinięte na metalowe/drewniane bębny lub szpule.

Wszystkie bębny lub szpule pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.
