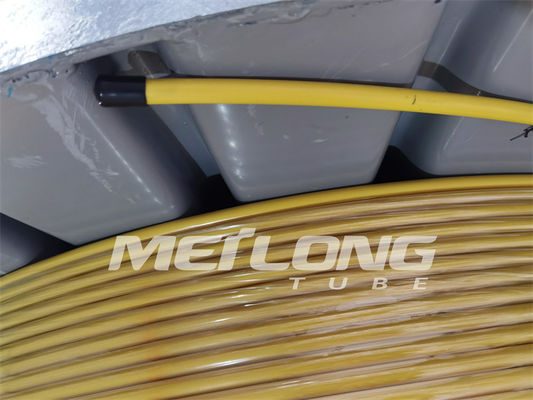

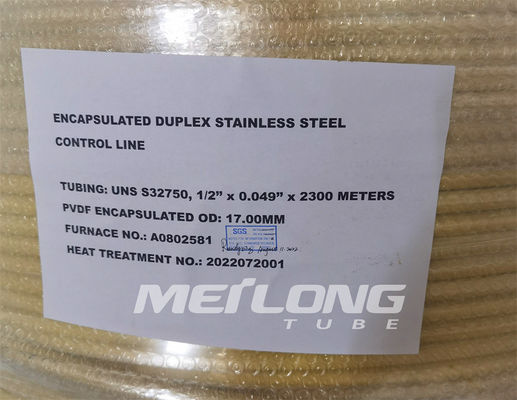

Dupleksowa rurka kapilarna ze stali nierdzewnej w obudowie PVDF

Dupleksowa rurka kapilarna ze stali nierdzewnej w obudowie PVDF

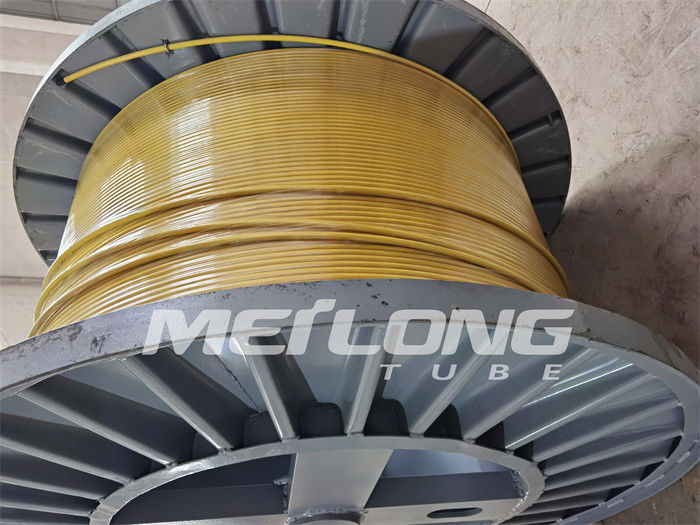

Meilong Tube produkuje spawane lub bezszwowe hydrauliczne przewody sterujące do zastosowań podpowierzchniowych.Hydrauliczny przewód sterujący jest dostępny głównie w pięciu materiałach, o różnych grubościach ścianek i szerokim zakresie ciśnień roboczych.Żyłka dostarczana jest na szpulach o określonej długości.Na żądanie jest poddawany próbie hydraulicznej pod ciśnieniem, oczyszczany azotem lub czystym olejem i uszczelniany na obu końcach przed wysyłką.

Spawany hydrauliczny przewód sterujący jest wtyczką pływającą narysowaną zgodnie ze specyfikacjami ASTM i jest dostępny w dowolnej długości.Rodzaje materiałów na hydrauliczne przewody sterujące obejmują stal nierdzewną TP316L, która nadaje się do środowisk średnio korozyjnych, stal nierdzewna Duplex 2205, stal nierdzewna Super Duplex 2507, stop niklu Incoloy 825 i Inconel 625 nadają się do środowisk silnie korozyjnych oraz wysokich ciśnień i temperatur roboczych .Płyny układu sterującego muszą być kompatybilne ze środowiskiem i temperaturą roboczą przewodu sterującego.

Na życzenie dostępna jest również hermetyzacja przewodu sterującego, aby zapewnić dodatkową odporność na zgniatanie i ścieranie podczas instalacji.Materiał kapsułkujący powinien być dobrany pod kątem zgodności z płynami ze studni i wymaganiami temperaturowymi.

Zamknięta linia kontrolna

MEILONG oferuje hermetyzację przewodów sterujących w celu zapewnienia zwiększonej trwałości, a także odporności chemicznej i korozyjnej, aby spełnić specjalistyczne wymagania każdego projektu. Oferujemy różne typy hermetyzacji, takie jak: HDPE (polietylen o dużej gęstości), santopren, PVC (polichlorek winylu), Haylar i PVDF (polifluorek winylidenu).

Flatpacki są powszechnie stosowane, gdy kilka różnych linii kończy się na mniej więcej tej samej głębokości w odwiercie.

Typowe zastosowania obejmują inteligentne systemy odwiertów, głęboko położone linie wtrysku chemikaliów z przewodem pomiarowym w odwiercie oraz linie zaworów bezpieczeństwa z płytko osadzonymi liniami wtrysku chemikaliów.W przypadku niektórych zastosowań zderzaki są również zamknięte w płaskiej obudowie, aby zapewnić dodatkową odporność na zgniatanie.

Normy i atesty

Przewody sterujące produkowane są zgodnie z obowiązującymi normami ASTM dla każdego konkretnego materiału.

Probówki mogą być dostarczone przepłukane, napełnione i przefiltrowane zgodnie z wymaganiami klienta i zgodnie z odpowiednimi normami NAS/SAE.

Jakość i testowanie

- Wyprodukowano zgodnie ze standardowymi planami kontroli i jakości

Projektowanie i budowa

- Hermetyzacja dla pojedynczej linii

- Profile hermetyzacyjne dostosowane do zastosowań klienta

- Niestandardowe oznaczenie linii

- Pełna gama materiałów aplikacyjnych

Materiały kapsułkujące

- PP (polipropylen) / TPR (santopren) / PA

(Nylon) / PVDF / ETFE (Tefzel) / ECTFE (Halar)

FEP/PFA/ECA 3000

Cechy zamkniętej linii sterującej

Maksymalizuj ochronę linii odwiertu

Zwiększ odporność na zgniatanie podczas instalacji

Chronić przewód sterujący przed ścieraniem i ściskaniem

Wyeliminuj długotrwałe uszkodzenia spowodowane korozją naprężeniową przewodu sterującego

Popraw profil mocowania

Pojedyncza lub wielokrotna enkapsulacja zapewniająca łatwość obsługi i dodatkową ochronę

Dostępne gatunki stopów do wewnętrznej enkapsulacji przewodów linii sterującej

Standardowe profile hermetyzacji

Okrągła, pojedyncza linia	Przedmiot	Wymiary standardowe
	Linia OD 1/8 cala	Średnica 0,250 cala (6,35 mm)
	Linia OD 1/4 cala	Średnica 0,433 cala (11,0 mm)
	Linia OD 3/8 cala	Średnica 0,535 cala (13,6 mm)
	Linia OD 1/2 cala	Średnica 0,660 cala (16,8 mm)

Kwadrat, pojedyncza linia	Przedmiot	Wymiary standardowe
	Linia OD 1/8 cala	0,250 cala x 0,250 cala (6,35 mm x 6,35 mm)
	Linia OD 1/4 cala	0,433 cala x 0,433 cala (11,0 mm x 11,0 mm)
	Linia OD 3/8 cala	0,535 cala x 0,535 cala (13,6 mm x 13,6 mm)
	Linia OD 1/2 cala	0,660 cala x 0,660 cala (16,8 mm x 16,8 mm)

Prostokątny, 2 linie	Przedmiot	Wymiary standardowe
	Linia OD 1/4 cala	Szerokość: 0,710 cala (18,0 mm) Wysokość: 0,410 cala (10,4 mm)

Prostokątny, 3 linie	Przedmiot	Wymiary standardowe
	Linia OD 1/4 cala	Szerokość: 0,990 cala (25,1 mm) Wysokość: 0,410 cala (10,4 mm)
