Hydrauliczna linia sterująca SS316L, bezszwowa, przeciągnięta rurka kapilarna ze stali nierdzewnej

Linia kontrolna bezszwowych i przeciąganych rurek kapilarnych ze stali nierdzewnej SS316L

Meilong Tube specjalizuje się w produkcji bezszwowych i przeciąganych, spawanych i przeciąganych rur zwojowych, które są wykonane z odpornej na korozję stali nierdzewnej austenitycznej, duplex, superduplex i stopów niklu.Rurki stosowane są jako hydrauliczne przewody sterujące i linie wtrysku substancji chemicznych, specjalnie obsługujące ropę i gaz, przemysł geotermalny.

Typowy rozmiar przewodu sterującego ze stali nierdzewnej

Zewnętrzna średnica przewodów sterujących wynosi głównie 1/4 cala (6,35 mm).

Grubość ścianek: 0,035 cala (0,89 mm), 0,049 cala (1,24 mm), 0,065 cala (1,65 mm)

Rurki przewodów sterujących są dostępne w długościach od 400 stóp (122 m) do 32 808 stóp (10 000 m).Brak spawów orbitalnych.

Inne specyfikacje (od 1/8” do 3/4”) są dostępne na żądanie.

Właściwości rur stopowych

Bezszwowe i pływające wewnętrzne rurki z przerysowanym wtykiem.Dostarczane w stanie wyżarzonym

Długość ciągła bez spawów orbitalnych

* Teoretyczne ciśnienie rozrywające w oparciu o minimalną grubość ścianki i minimalną wytrzymałość na rozciąganie

* Teoretyczne ciśnienie załamania w oparciu o minimalną grubość ścianki i minimalną granicę plastyczności

* Ciśnienie znamionowe w temperaturze 100°F (38°C), w warunkach neutralnych i statycznych

Produkcja precyzyjna

Meilong Tube działa w kompleksie budynków o łącznej powierzchni 20 000 metrów kwadratowych.

Młyn rurowy

Formowanie rur i spawanie łukiem gazowo-wolframowym oraz wiązką lasera z taśmy w wielu walcarkach rur zaprojektowanych i wyprodukowanych przez Meilong Tube.

Proces tonięcia

Zatapianie to proces obróbki na zimno, podczas którego rura jest przeciągana przez smarowaną matrycę bez wewnętrznego korka.W przypadku niektórych wymiarów rur ograniczenia procesu produkcyjnego uniemożliwiają spawanie rurek do ostatecznego rozmiaru.W takich przypadkach rura jest spawana przy większej średnicy zewnętrznej i zatapiana w wielokrotnych operacjach redukcji/obróbki cieplnej.

Proces z pływającą wtyczką

Działanie z grzybem pływającym to proces obróbki na zimno, podczas którego rura jest przeciągana przez matrycę smarującą z wewnętrznym pływającym grzybem, który kontroluje wewnętrzną średnicę rury.

Obróbka cieplna

Rury są poddawane obróbce cieplnej w celu uzyskania określonych właściwości mechanicznych i odporności na korozję w piecu poza młynem w atmosferze redukującej.

Opis aplikacji dla SSSV

Zawór bezpieczeństwa to zawór, który działa jako zabezpieczenie Twojego sprzętu.Zawory bezpieczeństwa mogą zapobiegać uszkodzeniom zbiorników ciśnieniowych, a nawet zapobiegać eksplozjom w zakładzie, jeśli są zainstalowane w zbiornikach ciśnieniowych.

Zawór bezpieczeństwa to rodzaj zaworu, który uruchamia się automatycznie, gdy ciśnienie po stronie wlotowej zaworu wzrasta do określonej wartości, w celu otwarcia dysku zaworu i wypuszczenia płynu.System zaworów bezpieczeństwa zaprojektowano tak, aby był niezawodny i umożliwiał odizolowanie odwiertu w przypadku awarii systemu lub uszkodzenia powierzchniowych obiektów kontroli produkcji.

W większości przypadków obowiązkowe jest posiadanie zamknięcia wszystkich studni umożliwiających naturalny przepływ na powierzchnię.Możliwość awaryjnego zamknięcia zapewni instalacja podziemnego zaworu bezpieczeństwa (SSSV).Systemy bezpieczeństwa mogą być obsługiwane w sposób niezawodny z panelu sterowania umieszczonego na powierzchni.

SCSSV jest sterowany za pomocą przewodu sterującego ¼” ze stali nierdzewnej, który jest przymocowany na zewnątrz ciągu rur odwiertu i instalowany podczas instalowania rur produkcyjnych.W zależności od ciśnienia w głowicy odwiertu, w celu utrzymania otwartego zaworu może być konieczne utrzymanie ciśnienia na przewodzie sterującym aż do 10 000 psi.

Inne aplikacje

Rury ze stopu zwijanego kapilarnie do wtryskiwania środków chemicznych

Nieosłonięte i obudowane, zwijane rurki ze stopu hydraulicznego do podmorskich zaworów bezpieczeństwa

Struny prędkościowe, struny robocze i pępowiny z rur stalowych

Zwijane rury ze stopu geotermalnego

Stopy do przewodów kontrolnych

Funkcje przewodów linii sterującej

Wąskie tolerancje wymiarowe

Znacznie ulepszone właściwości mechaniczne

Doskonałe wykończenie powierzchni

Wysoka czystość powierzchni wewnętrznej

Kontrolowana owalność, ekscentryczność

Skład chemiczny SS316L

SS316L to austenityczna stal nierdzewna chromowo-niklowa z dodatkiem molibdenu i niską zawartością węgla.

Masa rur aluminiowych na metr (kg)

Stal nierdzewna 316L (UNS S31603)

Proces rurowania i pakowanie

Bezszwowe - przebijane, przeciągane, wyżarzane (proces cyrkulacji wieloprzebiegowej)

Spawane - spawane wzdłużnie, przeciągane, wyżarzane (proces cyrkulacji wieloprzebiegowej)

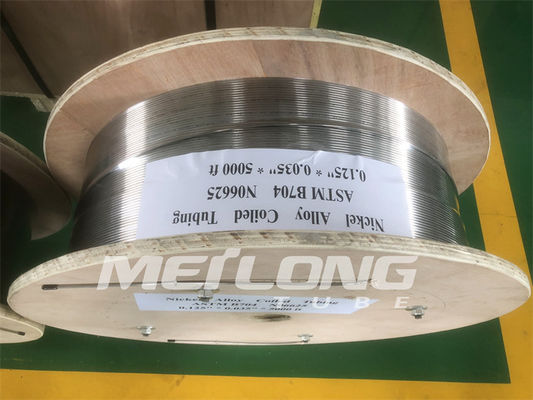

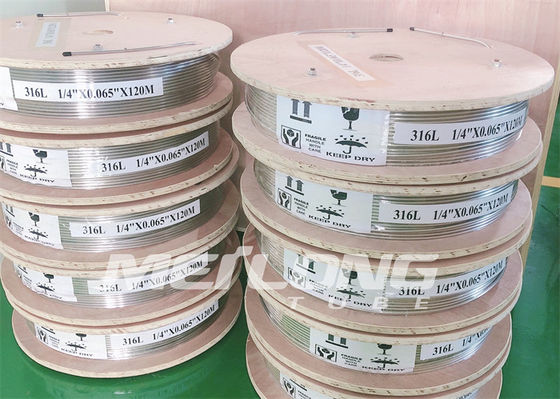

Pakowanie - Rurki są poziomo nawinięte na metalowe/drewniane bębny lub szpule.

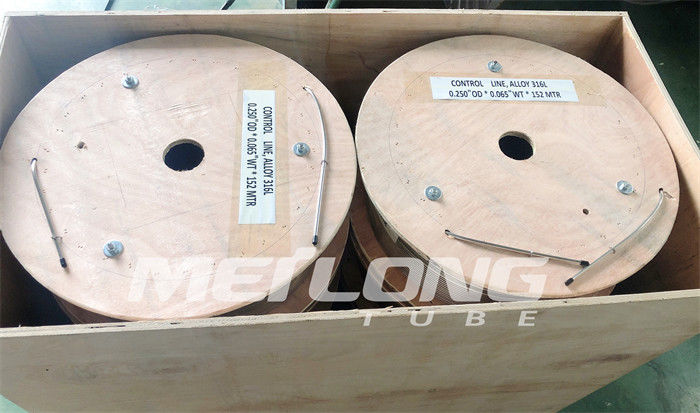

Wszystkie bębny lub szpule pakowane są w drewniane skrzynie, co ułatwia obsługę logistyczną.
